Комплектующие обвеса машины (часть 1)

Комплектующие обвеса машины (часть 1)

← Комплектующие кабины (часть 2) Решетка радиатора →

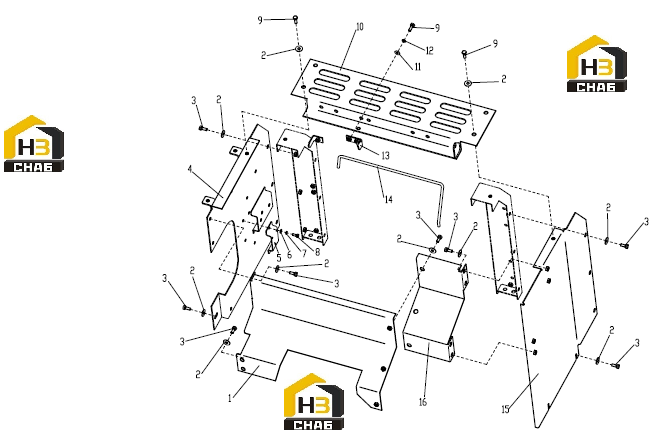

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Cover
Каталожный номер:310600468
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:805300102
Комплект:20
Примечание:10 GB/T96.1-2002
0 ₽
шт
№ на схеме:3
Наименование:Bolt
Каталожный номер:805000727
Комплект:20
Примечание:M10X25 GB/T5783-2000
0 ₽
шт
№ на схеме:4
Наименование:Cover
Каталожный номер:310600165
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Board
Каталожный номер:310600915
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:805300069
Комплект:2
Примечание:8 GB/T97.1-2002
0 ₽
шт
№ на схеме:7
Наименование:Washer
Каталожный номер:805300010
Комплект:2
Примечание:8 GB/T93-1987
0 ₽
шт
№ на схеме:8
Наименование:Bolt
Каталожный номер:805000018
Комплект:2
Примечание:M8X20 GB/T5783-2000
0 ₽
шт
№ на схеме:9
Наименование:Bolt
Каталожный номер:805000043
Комплект:6
Примечание:M10X30 GB/T5783-2000
0 ₽
шт
№ на схеме:10
Наименование:Cover
Каталожный номер:310600200
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Washer
Каталожный номер:805300017
Комплект:2
Примечание:10 GB/T97.1-2002
0 ₽
шт
№ на схеме:12
Наименование:Washer
Каталожный номер:805300014
Комплект:2
Примечание:10 GB/T93-1987
0 ₽
шт
№ на схеме:13
Наименование:Board
Каталожный номер:310600473
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Bar Torsion
Каталожный номер:310600515
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Cover
Каталожный номер:310600183
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Cover
Каталожный номер:310600066
Комплект:1
Примечание:
