Комплектующие кабины (часть 2)

Комплектующие кабины (часть 2)

← Комплектующие кабины (часть 1) Комплектующие обвеса машины (часть 1) →

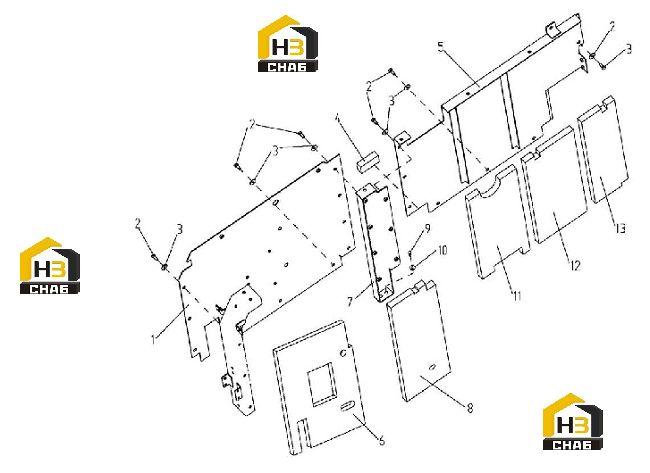

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Board
Каталожный номер:310601201
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt
Каталожный номер:805000727
Комплект:18
Примечание:M10X25 GB/T5783-2000
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:805300102
Комплект:18
Примечание:10 GB/T96.1-2002
0 ₽
шт
№ на схеме:4
Наименование:Rubber
Каталожный номер:310600171
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Board
Каталожный номер:310601202
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Rubber
Каталожный номер:310600162
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bracket
Каталожный номер:310600161
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Rubber
Каталожный номер:310600163
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bolt
Каталожный номер:805004783
Комплект:2
Примечание:M8X25 GB/T5783-2000
0 ₽
шт
№ на схеме:10
Наименование:Washer
Каталожный номер:805300117
Комплект:2
Примечание:8 GB/T96.1-2002
0 ₽
шт
№ на схеме:11
Наименование:Rubber
Каталожный номер:310600172
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Rubber
Каталожный номер:310600170
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Rubber
Каталожный номер:310600168
Комплект:1
Примечание:
