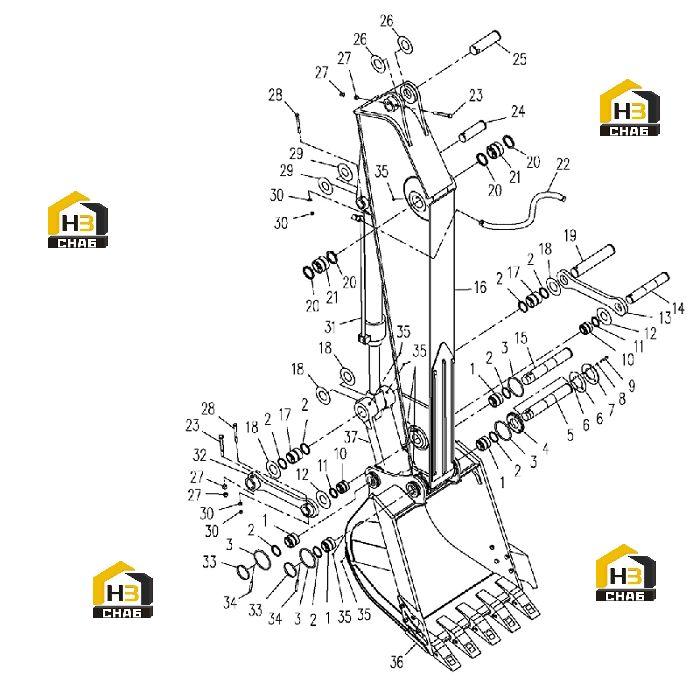

Часть рабочая ковша 310700013

Каталожный номер:310600059

Комплект:4

Примечание:

№ на схеме:2

Наименование:Dustproof Seal

Каталожный номер:803172436

Комплект:8

Примечание:

№ на схеме:3

Наименование:O-Ring

Каталожный номер:310600273

Комплект:4

Примечание:

№ на схеме:4

Каталожный номер:310600272

Комплект:1

Примечание:

№ на схеме:5

Каталожный номер:310600283

Комплект:1

Примечание:

№ на схеме:6

Каталожный номер:310600271

Комплект:12

Примечание:

№ на схеме:7

Наименование:Plate

Каталожный номер:310700017

Комплект:1

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:805300033

Комплект:3

Примечание:14 GB/T93-1987

№ на схеме:9

Наименование:Bolt

Каталожный номер:805000472

Комплект:3

Примечание:M14×70 GB/T5782-2000

№ на схеме:10

Каталожный номер:310600291

Комплект:2

Примечание:

№ на схеме:11

Наименование:Dustproof Seal

Каталожный номер:803172435

Комплект:2

Примечание:

№ на схеме:12-2

Каталожный номер:819908692

Комплект:2

Примечание:

№ на схеме:12-1

Каталожный номер:819908709

Комплект:2

Примечание:

№ на схеме:13

Наименование:Link

Каталожный номер:310600266

Комплект:1

Примечание:

№ на схеме:14

Каталожный номер:310600284

Комплект:1

Примечание:

№ на схеме:15

Каталожный номер:310600285

Комплект:1

Примечание:

№ на схеме:16

Наименование:Arm

Каталожный номер:310600244

Комплект:1

Примечание:

№ на схеме:17

Каталожный номер:310600292

Комплект:2

Примечание:

№ на схеме:18-2

Каталожный номер:819908694

Комплект:4

Примечание:

№ на схеме:18-1

Каталожный номер:819908693

Комплект:4

Примечание:

№ на схеме:19

Каталожный номер:310600286

Комплект:1

Примечание:

№ на схеме:20

Наименование:Dustproof Seal

Каталожный номер:803172437

Комплект:4

Примечание:

№ на схеме:21

Каталожный номер:310600293

Комплект:2

Примечание:

№ на схеме:22

Наименование:Hose

Каталожный номер:803172139

Комплект:2

Примечание:

№ на схеме:23

Наименование:Bolt

Каталожный номер:805001955

Комплект:2

Примечание:M20×160(10.9) GB/T5782-2000

№ на схеме:24

Каталожный номер:310600287

Комплект:1

Примечание:

№ на схеме:25

Каталожный номер:310600822

Комплект:1

Примечание:

№ на схеме:26-2

Каталожный номер:819908700

Комплект:2

Примечание:

№ на схеме:26-1

Каталожный номер:819908699

Комплект:2

Примечание:

№ на схеме:27

Наименование:Nut

Каталожный номер:805200052

Комплект:4

Примечание:M20 GB/T6170-2000

№ на схеме:28

Наименование:Bolt

Каталожный номер:805001949

Комплект:2

Примечание:M16×140(10.9) GB/T5782-2000

№ на схеме:29-2

Каталожный номер:819908696

Комплект:4

Примечание:

№ на схеме:29-1

Каталожный номер:819908695

Комплект:4

Примечание:

№ на схеме:30

Наименование:Nut

Каталожный номер:805200051

Комплект:4

Примечание:M16 GB/T6170-2000

№ на схеме:31

Наименование:Bucket Cylinder

Каталожный номер:803007482

Комплект:1

Примечание:

№ на схеме:32

Наименование:Link

Каталожный номер:310600265

Комплект:1

Примечание:

№ на схеме:33

Наименование:Springlock

Каталожный номер:310600278

Комплект:2

Примечание:

№ на схеме:34
