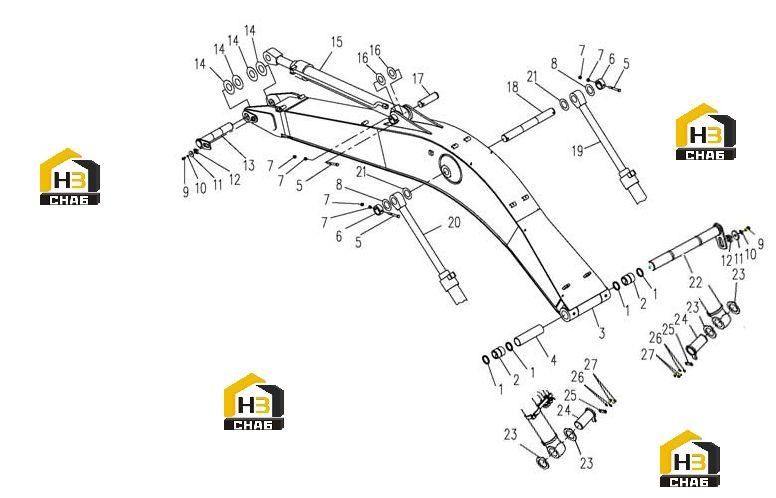

Часть рабочая 310700013

← Часть ходовая 310700002 Часть рабочая ковша 310700013 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Dustproof Seal

Каталожный номер:803172437

Комплект:4

Примечание:KPU90×110×10

№ на схеме:2

Наименование:Bushing

Каталожный номер:310600294

Комплект:2

Примечание:

№ на схеме:3

Наименование:Boom

Каталожный номер:310600254

Комплект:1

Примечание:

№ на схеме:4

Наименование:Spacer

Каталожный номер:310600277

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt

Каталожный номер:805001955

Комплект:3

Примечание:M20×160(10.9) GB/T 5782-2000

№ на схеме:6

Наименование:Stopper

Каталожный номер:310600275

Комплект:2

Примечание:

№ на схеме:7

Наименование:Nut

Каталожный номер:805200052

Комплект:6

Примечание:M20 GB/T 6170-2000

№ на схеме:8-2

Наименование:Spacer

Каталожный номер:819908702

Комплект:2

Примечание:

№ на схеме:8-1

Наименование:Spacer

Каталожный номер:819908701

Комплект:32

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:801902674

Комплект:1

Примечание:M16×35(10.9) GB/T5783-2000

№ на схеме:10

Наименование:Washer

Каталожный номер:805300011

Комплект:1

Примечание:16 GB/T 93-1987

№ на схеме:11

Наименование:Plate

Каталожный номер:310600281

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bushing

Каталожный номер:310600280

Комплект:1

Примечание:

№ на схеме:13

Наименование:Pin

Каталожный номер:310600268

Комплект:1

Примечание:

№ на схеме:14-2

Наименование:Spacer

Каталожный номер:819908698

Комплект:2

Примечание:

№ на схеме:14-1

Наименование:Spacer

Каталожный номер:819908697

Комплект:2

Примечание:

№ на схеме:15

Наименование:Arm Cylinder

Каталожный номер:803007159

Комплект:1

Примечание:

№ на схеме:16-2

Наименование:Spacer

Каталожный номер:819908694

Комплект:2

Примечание:

№ на схеме:16-1

Наименование:Spacer

Каталожный номер:819908693

Комплект:2

Примечание:

№ на схеме:17

Наименование:Pin

Каталожный номер:310600822

Комплект:1

Примечание:

№ на схеме:18

Наименование:Pin

Каталожный номер:310600823

Комплект:1

Примечание:

№ на схеме:19

Наименование:Right Boom Cylinder

Каталожный номер:803007158

Комплект:1

Примечание:

№ на схеме:20

Наименование:Left Boom Cylinder

Каталожный номер:803007157

Комплект:1

Примечание:

№ на схеме:21-2

Наименование:Spacer

Каталожный номер:819908704

Комплект:2

Примечание:

№ на схеме:21-1

Наименование:Spacer

Каталожный номер:819908703

Комплект:2

Примечание:

№ на схеме:22

Наименование:Pin

Каталожный номер:310700015

Комплект:1

Примечание:

№ на схеме:23-2

Наименование:Spacer

Каталожный номер:819908708

Комплект:4

Примечание:

№ на схеме:23-1

Наименование:Spacer

Каталожный номер:819908707

Комплект:4

Примечание:

№ на схеме:24

Наименование:Pin

Каталожный номер:310700016

Комплект:2

Примечание:

№ на схеме:25

Наименование:Spacer

Каталожный номер:310700019

Комплект:2

Примечание:

№ на схеме:26

Наименование:Washer

Каталожный номер:805300018

Комплект:4

Примечание:12 GB/T93-1987

№ на схеме:27

Наименование:Bolt

Каталожный номер:805000719

Комплект:4

Примечание:M12×25 GB/T5783-2000
