Трубопровод гидравлики 321001558

Трубопровод гидравлики 321001558

← Бак топливный 321001147 Трубопровод к клапану 321001558 (часть 1) →

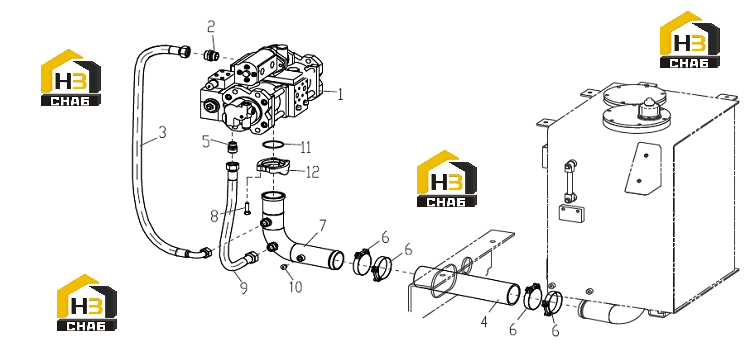

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Main Pump
Каталожный номер:803081750
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Joint
Каталожный номер:803190914
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Hose
Каталожный номер:803172474
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hose
Каталожный номер:321000479
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Joint
Каталожный номер:803379411
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:T-Clamp
Каталожный номер:800104451
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Pipe
Каталожный номер:321000475
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt
Каталожный номер:805139879
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hose
Каталожный номер:803183109
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Plug
Каталожный номер:803172170
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:O-ring
Каталожный номер:803173454
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Flange
Каталожный номер:803202261
Комплект:1
Примечание:
