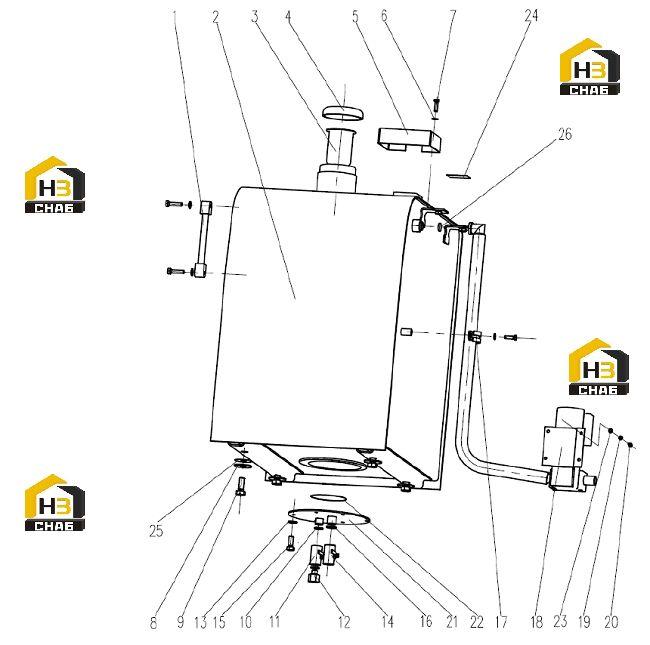

Бак топливный 321001147

← Сепаратор Трубопровод гидравлики 321001558 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Fuel Level Gauge

Каталожный номер:801138731

Комплект:1

Примечание:

№ на схеме:2

Наименование:Tank

Каталожный номер:321001148

Комплект:1

Примечание:

№ на схеме:3

Наименование:Strainer

Каталожный номер:800138184

Комплект:1

Примечание:

№ на схеме:4

Наименование:Cover

Каталожный номер:800138183

Комплект:1

Примечание:

№ на схеме:5

Наименование:Plate

Каталожный номер:321000070

Комплект:1

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:805338277

Комплект:3

Примечание:8(300HV)

№ на схеме:7

Наименование:Bolt

Каталожный номер:805046508

Комплект:3

Примечание:M8×20(10.9)

№ на схеме:8

Наименование:Washer

Каталожный номер:805338274

Комплект:4

Примечание:16(300HV)

№ на схеме:9

Наименование:Bolt

Каталожный номер:805006289

Комплект:4

Примечание:M16×35(10.9)

№ на схеме:10

Наименование:Washer

Каталожный номер:805300044

Комплект:3

Примечание:18

№ на схеме:11

Наименование:Valve

Каталожный номер:801102901

Комплект:1

Примечание:DN10(3/8)

№ на схеме:12

Наименование:Joint

Каталожный номер:321000072

Комплект:1

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:805338279

Комплект:6

Примечание:10(300HV)

№ на схеме:14

Наименование:Valve

Каталожный номер:801102902

Комплект:1

Примечание:DN15(1/2)

№ на схеме:15

Наименование:Bolt

Каталожный номер:805011330

Комплект:6

Примечание:M10×25(10.9)

№ на схеме:16

Наименование:Washer

Каталожный номер:805300032

Комплект:2

Примечание:22

№ на схеме:17

Наименование:Clamp

Каталожный номер:800141502

Комплект:1

Примечание:

№ на схеме:18

Наименование:Pump

Каталожный номер:801138461

Комплект:1

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:805338258

Комплект:4

Примечание:6

№ на схеме:20

Наименование:Bolt

Каталожный номер:805046496

Комплект:4

Примечание:M6×20

№ на схеме:21

Наименование:Cover

Каталожный номер:321001151

Комплект:1

Примечание:

№ на схеме:22

Наименование:O-ring

Каталожный номер:801102871

Комплект:1

Примечание:165×5.3

№ на схеме:23

Наименование:Washer

Каталожный номер:805338275

Комплект:4

Примечание:6

№ на схеме:24

Наименование:Anti-Skid Taper

Каталожный номер:329900391

Комплект:2

Примечание:

№ на схеме:25

Наименование:Shim

Каталожный номер:321001155

Комплект:4

Примечание:

№ на схеме:26

Наименование:Plug

Каталожный номер:803111105

Комплект:1

Примечание:
