Трубопровод базовый гидравлический 321001573 (часть 1)

Трубопровод базовый гидравлический 321001573 (часть 1)

← Опора выносная Трубопровод базовый гидравлический 321001573 (часть 2) →

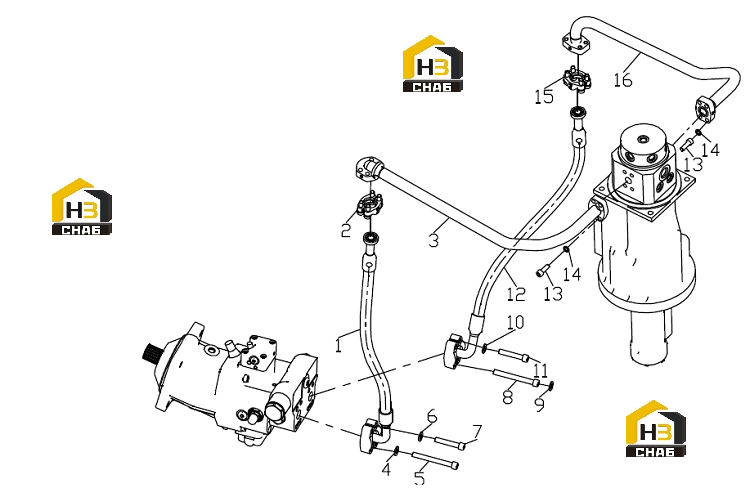

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Hose
Каталожный номер:803407057
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Adapter
Каталожный номер:803164827
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Pipe
Каталожный номер:321001579
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:805338281
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Screw
Каталожный номер:805139886
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:805338281
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Screw
Каталожный номер:805139879
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Screw
Каталожный номер:805139886
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Washer
Каталожный номер:805338281
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer
Каталожный номер:805338281
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Screw
Каталожный номер:805139879
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Hose
Каталожный номер:803407058
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Screw
Каталожный номер:805139764
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Washer
Каталожный номер:805338260
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Adapter
Каталожный номер:803164827
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Pipe
Каталожный номер:32100158
Комплект:1
Примечание:
