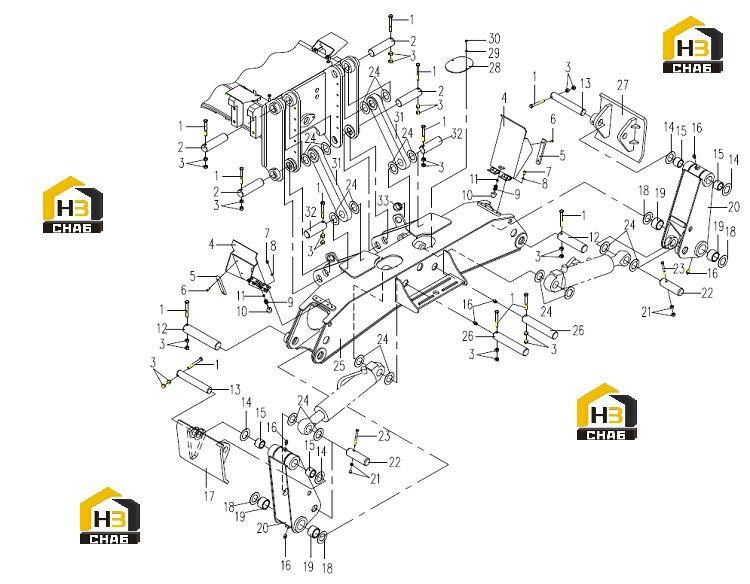

Опора выносная

← Опора Трубопровод базовый гидравлический 321001573 (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:bolt

Каталожный номер:805046670

Комплект:12

Примечание:M16×130

№ на схеме:2

Наименование:Pin

Каталожный номер:321000712

Комплект:2

Примечание:

№ на схеме:3

Наименование:nut

Каталожный номер:805238374

Комплект:24

Примечание:M16

№ на схеме:4

Наименование:Cover

Каталожный номер:321000702

Комплект:2

Примечание:

№ на схеме:5

Наименование:Stopper

Каталожный номер:321001627

Комплект:4

Примечание:

№ на схеме:6

Наименование:Screw

Каталожный номер:805139915

Комплект:8

Примечание:

№ на схеме:7

Наименование:Bolt

Каталожный номер:805046472

Комплект:8

Примечание:M10×20

№ на схеме:8

Наименование:washer

Каталожный номер:805338279

Комплект:8

Примечание:300HV

№ на схеме:9

Наименование:Spring

Каталожный номер:801733012

Комплект:2

Примечание:

№ на схеме:10

Наименование:Stopper Ball

Каталожный номер:801905669

Комплект:2

Примечание:

№ на схеме:11

Наименование:Nut

Каталожный номер:805238372

Комплект:2

Примечание:M12

№ на схеме:12

Наименование:Pin

Каталожный номер:321000714

Комплект:2

Примечание:

№ на схеме:13

Наименование:Pin

Каталожный номер:321000719

Комплект:2

Примечание:

№ на схеме:14

Наименование:Silencer adjustment resin pad

Каталожный номер:819910625

Комплект:8

Примечание:

№ на схеме:15

Наименование:Bushing

Каталожный номер:321000718

Комплект:4

Примечание:

№ на схеме:16

Наименование:Oil cup

Каталожный номер:801102884

Комплект:6

Примечание:M10×1

№ на схеме:17

Наименование:Foot

Каталожный номер:321000683

Комплект:1

Примечание:

№ на схеме:18

Наименование:Silencer adjustment resin pad

Каталожный номер:819910731

Комплект:8

Примечание:

№ на схеме:19

Наименование:Bushing

Каталожный номер:321000715

Комплект:4

Примечание:

№ на схеме:20

Наименование:Arm

Каталожный номер:321000688

Комплект:2

Примечание:

№ на схеме:21

Наименование:Nut

Каталожный номер:805238372

Комплект:4

Примечание:M12

№ на схеме:22

Наименование:Pin

Каталожный номер:321000717

Комплект:2

Примечание:

№ на схеме:23

Наименование:bolt

Каталожный номер:805046653

Комплект:2

Примечание:M12×130

№ на схеме:24

Наименование:Silencer adjustment resin pad

Каталожный номер:819910733

Комплект:50

Примечание:

№ на схеме:25

Наименование:Beam

Каталожный номер:321001747

Комплект:1

Примечание:

№ на схеме:27

Наименование:Foot stabilizer

Каталожный номер:321000716

Комплект:1

Примечание:

№ на схеме:28

Наименование:Cover

Каталожный номер:321000711

Комплект:2

Примечание:

№ на схеме:29

Наименование:Washer

Каталожный номер:805338277

Комплект:4

Примечание:8

№ на схеме:30

Наименование:Bolt

Каталожный номер:805046507

Комплект:4

Примечание:M8×20

№ на схеме:31

Наименование:Link

Каталожный номер:321000679

Комплект:2

Примечание:

№ на схеме:32

Наименование:Pin

Каталожный номер:321000713

Комплект:2

Примечание:

№ на схеме:33

Наименование:Bushing

Каталожный номер:321000651

Комплект:1

Примечание:
