Трубки соединительные

Трубки соединительные

← Трубки (часть 2) Бак гидравлический 321001005 →

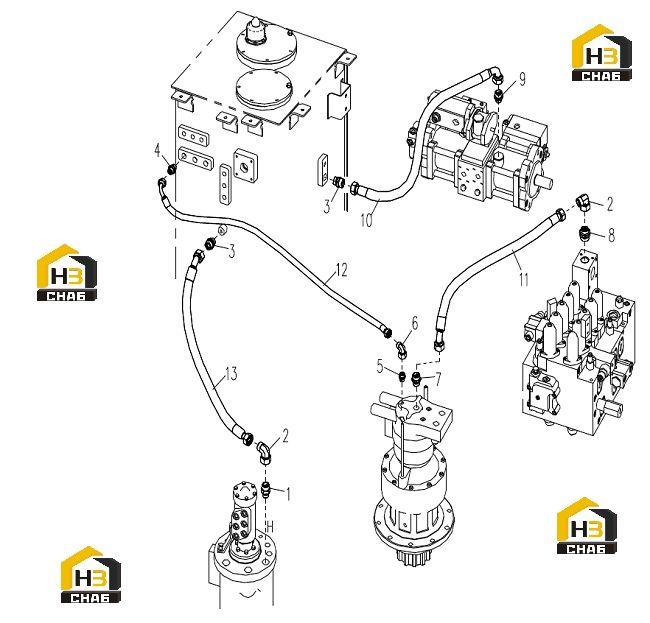

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Joint
Каталожный номер:803379411
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Joint
Каталожный номер:803166490
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Joint
Каталожный номер:803163719
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Joint
Каталожный номер:803164849
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Joint
Каталожный номер:819908926
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Joint
Каталожный номер:803163573
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Joint
Каталожный номер:803379411
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Joint
Каталожный номер:803111106
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Joint
Каталожный номер:803172788
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Hose
Каталожный номер:803177217
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hose
Каталожный номер:803300296
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Hose
Каталожный номер:803173416
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Hose
Каталожный номер:803172360
Комплект:1
Примечание:
