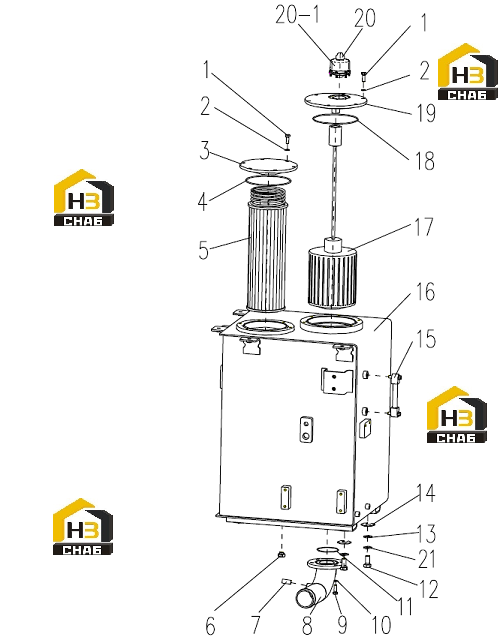

Бак гидравлический 321001005

← Трубки соединительные Трубопровод тормозной 321001589 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:805011330

Комплект:12

Примечание:M10×25

№ на схеме:2

Наименование:Washer

Каталожный номер:805338279

Комплект:12

Примечание:10

№ на схеме:3

Наименование:Flange

Каталожный номер:321001008

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-Ring

Каталожный номер:803174246

Комплект:1

Примечание:175 × 5.3

№ на схеме:5

Наименование:Filter

Каталожный номер:803172056

Комплект:1

Примечание:

№ на схеме:6

Наименование:Adapter

Каталожный номер:803173992

Комплект:1

Примечание:

№ на схеме:7

Наименование:Annunciator

Каталожный номер:803506008

Комплект:1

Примечание:

№ на схеме:8

Наименование:pipette

Каталожный номер:321001010

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:805006412

Комплект:4

Примечание:M12×30

№ на схеме:10

Наименование:Washer

Каталожный номер:805338281

Комплект:4

Примечание:12

№ на схеме:11

Наименование:O-Ring

Каталожный номер:801100287

Комплект:1

Примечание:85×5.3

№ на схеме:12

Наименование:Bolt

Каталожный номер:805006332

Комплект:4

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:805338296

Комплект:4

Примечание:16

№ на схеме:14

Наименование:Washer

Каталожный номер:329900168

Комплект:4

Примечание:

№ на схеме:15

Наименование:Tank Gauge

Каталожный номер:803173177

Комплект:1

Примечание:

№ на схеме:16

Наименование:Tank Body

Каталожный номер:321001006

Комплект:1

Примечание:

№ на схеме:17

Наименование:Filter

Каталожный номер:803193137

Комплект:1

Примечание:

№ на схеме:18

Наименование:O-Ring

Каталожный номер:803184568

Комплект:1

Примечание:195×5.3

№ на схеме:19

Наименование:Flange

Каталожный номер:321001009

Комплект:1

Примечание:

№ на схеме:20-1

Наименование:Strainer element

Каталожный номер:321501101

Комплект:1

Примечание:

№ на схеме:20

Наименование:Air breather

Каталожный номер:800104319

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:805338263

Комплект:4

Примечание:M10×25
