Соединения трубок гидравлических к цилиндрам

Соединения трубок гидравлических к цилиндрам

← Трубки гидравлические к цилиндрам Система приводная 321001532 →

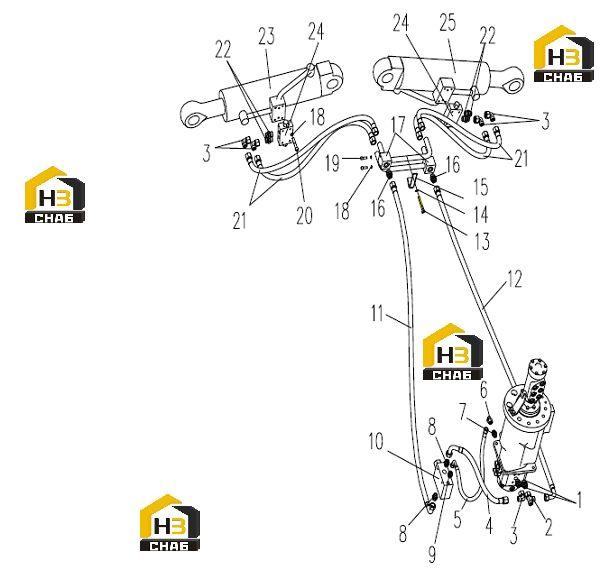

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Joint
Каталожный номер:803172173
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Joint
Каталожный номер:803164635
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Joint
Каталожный номер:803163573
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hose
Каталожный номер:803191514
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hose
Каталожный номер:803177259
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Joint
Каталожный номер:803166487
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Joint
Каталожный номер:803172160
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Joint
Каталожный номер:803163718
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Joint
Каталожный номер:803163582
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Selector Valve
Каталожный номер:803010042
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hose
Каталожный номер:803300280
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Hose
Каталожный номер:803300279
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Bolt
Каталожный номер:805046615
Комплект:1
Примечание:M10×50
0 ₽
шт
№ на схеме:14
Наименование:Washer
Каталожный номер:805338260
Комплект:1
Примечание:10
0 ₽
шт
№ на схеме:15
Наименование:Pressing Plate
Каталожный номер:321000763
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Joint
Каталожный номер:803163584
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Pipe
Каталожный номер:321000764
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Washer
Каталожный номер:805338277
Комплект:12
Примечание:8
0 ₽
шт
№ на схеме:19
Наименование:Screw
Каталожный номер:805139843
Комплект:4
Примечание:M8×25
0 ₽
шт
№ на схеме:20
Наименование:Screw
Каталожный номер:805139850
Комплект:8
Примечание:M8×50
0 ₽
шт
№ на схеме:21
Наименование:Hose
Каталожный номер:803300278
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Joint
Каталожный номер:803166500
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Stabilizer Cylinder
Каталожный номер:803083381
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Hydraulic Lock
Каталожный номер:803007379
Комплект:2
Примечание:
