Система приводная 321001532

← Соединения трубок гидравлических к цилиндрам Колеса →

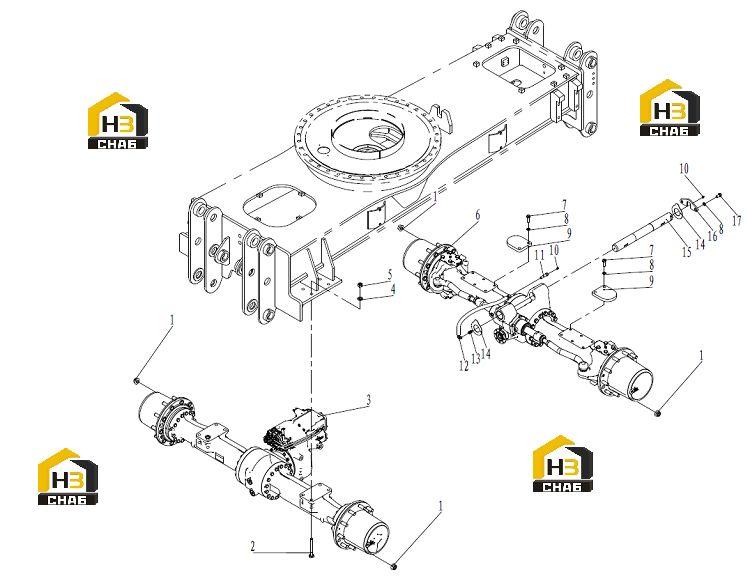

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Nut

Каталожный номер:805238479

Комплект:40

Примечание:M22×1.5

№ на схеме:2

Наименование:Bolt

Каталожный номер:805047771

Комплект:8

Примечание:M20×150

№ на схеме:3

Наименование:Rear Axle

Каталожный номер:800356193

Комплект:1

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:805338297

Комплект:8

Примечание:20

№ на схеме:5

Наименование:Nut

Каталожный номер:805238375

Комплект:8

Примечание:M20

№ на схеме:6

Наименование:Front Axle

Каталожный номер:800306978

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt

Каталожный номер:805006280

Комплект:4

Примечание:M16×45

№ на схеме:8

Наименование:Washer

Каталожный номер:805338263

Комплект:6

Примечание:16

№ на схеме:9

Наименование:Plate

Каталожный номер:321000301

Комплект:1

Примечание:

№ на схеме:10

Наименование:Grease Nipple

Каталожный номер:801100336

Комплект:2

Примечание:M10×1

№ на схеме:11

Наименование:Fitting body

Каталожный номер:803177315

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hose

Каталожный номер:803307912

Комплект:1

Примечание:

№ на схеме:13

Наименование:Adapter

Каталожный номер:803172185

Комплект:1

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:329900647

Комплект:2

Примечание:

№ на схеме:15

Наименование:Pin

Каталожный номер:321000300

Комплект:1

Примечание:

№ на схеме:16

Наименование:Plate

Каталожный номер:321000302

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt

Каталожный номер:805006417

Комплект:2

Примечание:M16×30
