Кабина аппарата 321000237 (часть 3)

← Кабина аппарата 321000237 (часть 2) Кабина аппарата 321000237 (часть 4) →

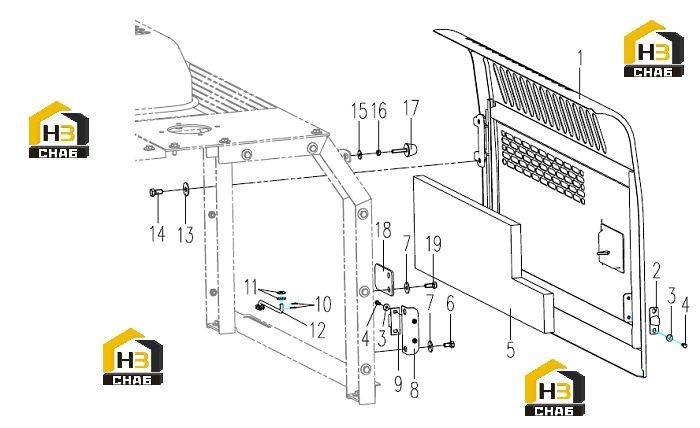

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Door

Каталожный номер:321000240

Комплект:1

Примечание:

№ на схеме:2

Наименование:Guide Block

Каталожный номер:819908620

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:805338264

Комплект:4

Примечание:6

№ на схеме:4

Наименование:Bolt

Каталожный номер:805046481

Комплект:4

Примечание:M6×16

№ на схеме:5

Наименование:Sound-absorbing sponge on the left

Каталожный номер:321001695

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt

Каталожный номер:805046525

Комплект:2

Примечание:M10×20

№ на схеме:7

Наименование:Washer

Каталожный номер:805338268

Комплект:2

Примечание:10

№ на схеме:8

Наименование:Fixing Plant

Каталожный номер:321000221

Комплект:1

Примечание:

№ на схеме:9

Наименование:Guide Seat

Каталожный номер:819908621

Комплект:1

Примечание:

№ на схеме:10

Наименование:Pin

Каталожный номер:321000233

Комплект:4

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:805338266

Комплект:4

Примечание:8

№ на схеме:12

Наименование:Link

Каталожный номер:321000197

Комплект:1

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:805338281

Комплект:4

Примечание:12

№ на схеме:14

Наименование:Bolt

Каталожный номер:805046469

Комплект:4

Примечание:M12×25

№ на схеме:15

Наименование:Washer

Каталожный номер:805338277

Комплект:2

Примечание:8

№ на схеме:16

Наименование:Nut

Каталожный номер:805238378

Комплект:1

Примечание:M8

№ на схеме:17

Наименование:Defend Ball

Каталожный номер:801905669

Комплект:1

Примечание:

№ на схеме:18

Наименование:Lock

Каталожный номер:321000196

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:805011330

Комплект:2

Примечание:M10×25
