Кабина аппарата 321000237 (часть 2)

Кабина аппарата 321000237 (часть 2)

← Кабина аппарата 321000237 (часть 1) Кабина аппарата 321000237 (часть 3) →

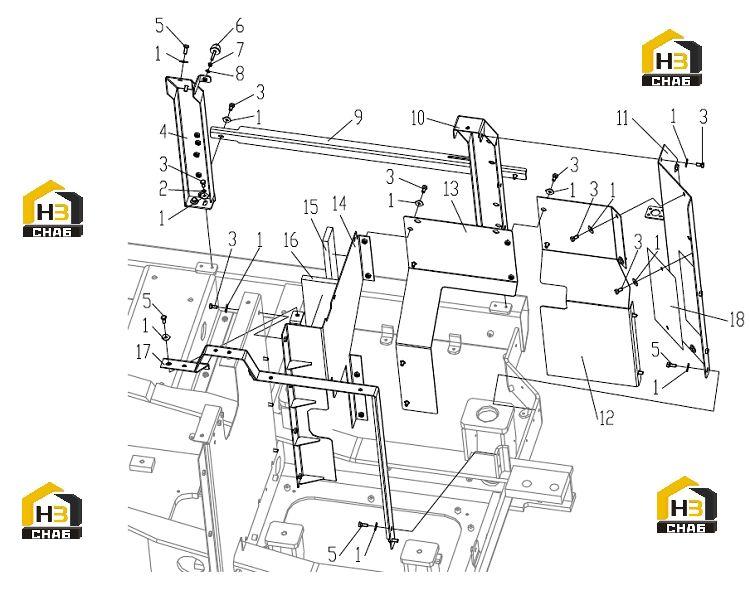

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Washer
Каталожный номер:805338268
Комплект:32
Примечание:10
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:805338260
Комплект:4
Примечание:10
0 ₽
шт
№ на схеме:3
Наименование:Bolt
Каталожный номер:805046525
Комплект:24
Примечание:M10×20
0 ₽
шт
№ на схеме:4
Наименование:Beam
Каталожный номер:321000218
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bolt
Каталожный номер:805011330
Комплект:8
Примечание:M10×25
0 ₽
шт
№ на схеме:6
Наименование:Defend Ball
Каталожный номер:801905669
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Nut
Каталожный номер:805238378
Комплект:1
Примечание:M8
0 ₽
шт
№ на схеме:8
Наименование:Washer
Каталожный номер:805338277
Комплект:1
Примечание:8
0 ₽
шт
№ на схеме:9
Наименование:Beam
Каталожный номер:321000179
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Beam
Каталожный номер:321000217
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Cover
Каталожный номер:321000211
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Cover
Каталожный номер:321000181
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Cover
Каталожный номер:321000220
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Cover
Каталожный номер:321000215
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Sponge
Каталожный номер:321001696
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Sponge
Каталожный номер:321001697
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Beam
Каталожный номер:321000219
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Cover
Каталожный номер:321001331
Комплект:1
Примечание:
