Фильтр воздушный 321000001 (часть 2)

Фильтр воздушный 321000001 (часть 2)

← Фильтр воздушный 321000001 (часть 1) Система охлаждения 321000001 →

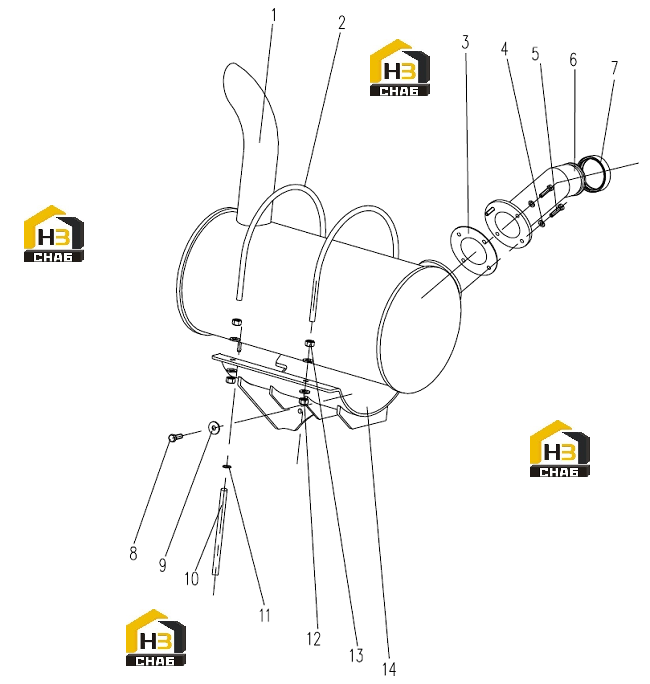

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Muffler
Каталожный номер:800155641
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt
Каталожный номер:321000041
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Asbestos Washer
Каталожный номер:321000042
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:805338277
Комплект:4
Примечание:8
0 ₽
шт
№ на схеме:5
Наименование:Bolt
Каталожный номер:805046457
Комплект:4
Примечание:M8×35
0 ₽
шт
№ на схеме:6
Наименование:Hose
Каталожный номер:800155642
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Joint
Каталожный номер:803164668
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt
Каталожный номер:805046528
Комплект:3
Примечание:M10×35
0 ₽
шт
№ на схеме:9
Наименование:Washer
Каталожный номер:805338279
Комплект:3
Примечание:10
0 ₽
шт
№ на схеме:10
Наименование:Hose
Каталожный номер:800104597
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Clamp
Каталожный номер:801905666
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Washer
Каталожный номер:805338281
Комплект:8
Примечание:12
0 ₽
шт
№ на схеме:13
Наименование:Nut
Каталожный номер:805238372
Комплект:4
Примечание:M12
0 ₽
шт
№ на схеме:14
Наименование:Muffler Bracket
Каталожный номер:321000043
Комплект:1
Примечание:
