Фильтр воздушный 321000001 (часть 1)

Фильтр воздушный 321000001 (часть 1)

← Двигатель 321000001 Фильтр воздушный 321000001 (часть 2) →

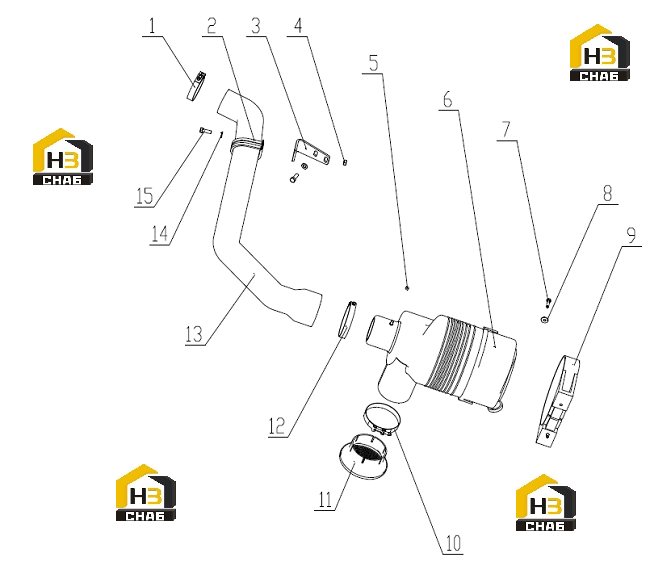

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Clamp
Каталожный номер:801905541
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Clamp
Каталожный номер:800105342
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Bracket
Каталожный номер:321000005
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Nut
Каталожный номер:805238371
Комплект:1
Примечание:M10
0 ₽
шт
№ на схеме:5
Наименование:Indicator
Каталожный номер:819908974
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Air cleaner
Каталожный номер:800104317
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6.1
Наименование:Filter
Каталожный номер:800104248
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6.2
Наименование:Filter
Каталожный номер:800104249
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt
Каталожный номер:805046511
Комплект:2
Примечание:M8×30
0 ₽
шт
№ на схеме:8
Наименование:Washer
Каталожный номер:805338277
Комплект:2
Примечание:8
0 ₽
шт
№ на схеме:9
Наименование:Bracket
Каталожный номер:800104316
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Clamp
Каталожный номер:800141624
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Protector
Каталожный номер:321001368
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Clamp
Каталожный номер:801905631
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Hose
Каталожный номер:800105339
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Washer
Каталожный номер:805338279
Комплект:4
Примечание:10
0 ₽
шт
№ на схеме:15
Наименование:Bolt
Каталожный номер:805046416
Комплект:3
Примечание:M10×30
