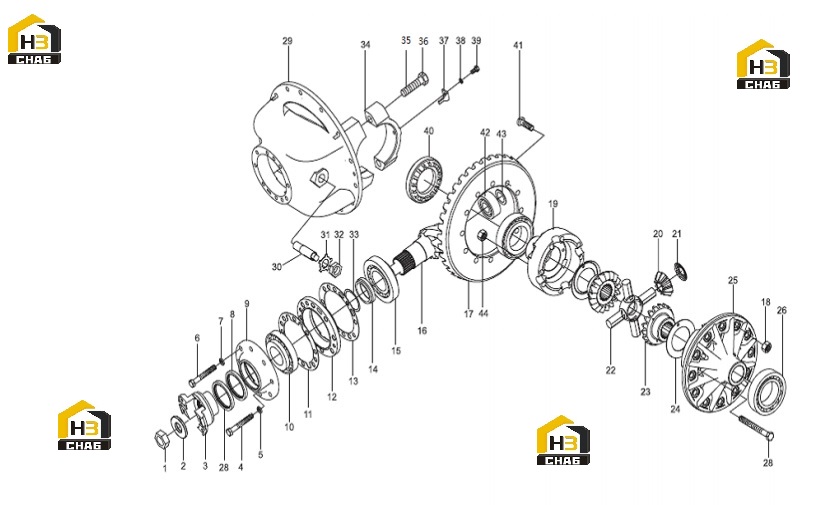

Редуктор моста задний 250301767
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:4
Каталожный номер:805046553
Комплект:1
Примечание:GB/T5782-2000 M12x55
№ на схеме:6
Каталожный номер:805048388
Комплект:7
Примечание:GB/T5782-2000 M14x55
№ на схеме:8
Каталожный номер:803164070
Комплект:1
Примечание:CR HMS5 B80X100X10
№ на схеме:10
Каталожный номер:800511282
Комплект:1
Примечание:GB/T297-1994 31313
№ на схеме:11
Каталожный номер:250300323
Комплект:1
Примечание:
№ на схеме:13
Каталожный номер:250300352
Комплект:1
Примечание:
№ на схеме:15
Каталожный номер:800511279
Комплект:1
Примечание:GB/T 297-94 31314
№ на схеме:16
Каталожный номер:250300349
Комплект:1
Примечание:
№ на схеме:16
Каталожный номер:250301808
Комплект:1
Примечание:Пара ведущей и ведомой спиральных шестерен включает №16,17
№ на схеме:17
Каталожный номер:250300350
Комплект:1
Примечание:
№ на схеме:18
Каталожный номер:805238524
Комплект:12
Примечание:GB/T6185.2-2000 16x1.5
№ на схеме:19
Каталожный номер:250301665
Комплект:1
Примечание:
№ на схеме:19
Каталожный номер:250301809
Комплект:1
Примечание:Дифференциал в сборе включает:детали №19,20,21,22,23,24,25,28,44
№ на схеме:21
Каталожный номер:275100104
Комплект:4
Примечание:
№ на схеме:24
Каталожный номер:275100105
Комплект:2
Примечание:
№ на схеме:25
Каталожный номер:250301664
Комплект:1
Примечание:
№ на схеме:26
Каталожный номер:800513686
Комплект:2
Примечание:GB/T297-1994 32216
№ на схеме:27
Каталожный номер:803164077
Комплект:1
Примечание:CR HMSA10 FB80X100X10
№ на схеме:32
Каталожный номер:805239209
Комплект:1
Примечание:GB/T6173-2000 M27X2
№ на схеме:33
Каталожный номер:250300353
Комплект:1
Примечание:
№ на схеме:36
Каталожный номер:821501023
Комплект:2
Примечание:GB/T343-94 01.6X450
№ на схеме:39
Каталожный номер:805002208
Комплект:2
Примечание:GB/T32.3-1988 M10X1X20
№ на схеме:42
Каталожный номер:800511289
Комплект:1
Примечание:GB/T283-1994 NUP2307
№ на схеме:43
Каталожный номер:805400046
Комплект:1
Примечание:GB/T894.1-1986 35
