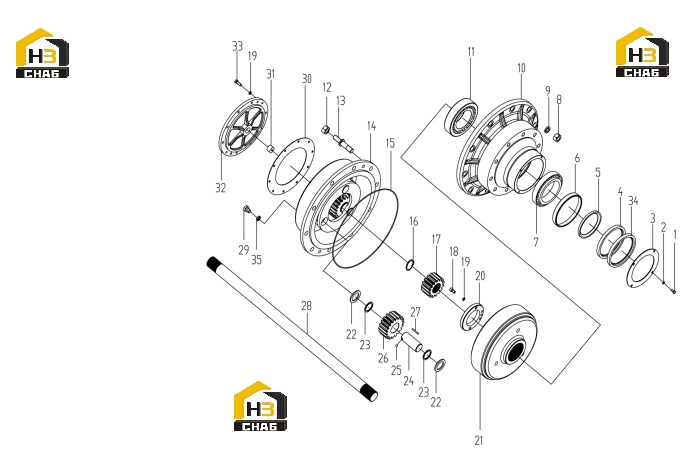

Редуктор бортовой в сборе 250301655

← Редуктор моста задний 250301767 Суппорт тормозной 250200143 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Болт

Каталожный номер:805046507

Комплект:4

Примечание:М8х20

№ на схеме:2

Наименование:Шайба

Каталожный номер:805338259

Комплект:4

Примечание:GB/T93-1987 8

№ на схеме:3

Наименование:Крышка сальника

Каталожный номер:250301675

Комплект:1

Примечание:

№ на схеме:4

Наименование:Уплотнительное кольцо

Каталожный номер:803164085

Комплект:1

Примечание:Действующий CR HMS5 B150x180x15

№ на схеме:5

Наименование:Распорка

Каталожный номер:250300313

Комплект:1

Примечание:

№ на схеме:6

Наименование:Маслоотбойный щиток

Каталожный номер:250301676

Комплект:1

Примечание:

№ на схеме:7

Наименование:Подшипник

Каталожный номер:800511281

Комплект:1

Примечание:GB/T297-94 32024

№ на схеме:8

Наименование:Гайка

Каталожный номер:805239337

Комплект:10

Примечание:GB/T 6171-2000 M22X1.5

№ на схеме:9

Наименование:Шайба

Каталожный номер:805338672

Комплект:10

Примечание:

№ на схеме:10

Наименование:Ступица

Каталожный номер:250301656

Комплект:1

Примечание:

№ на схеме:11

Наименование:Подшипник

Каталожный номер:800511280

Комплект:1

Примечание:GB/T297-94 32221

№ на схеме:12

Наименование:Гайка обода колеса

Каталожный номер:250300296

Комплект:10

Примечание:

№ на схеме:13

Наименование:Болт обода колеса

Каталожный номер:250300312

Комплект:10

Примечание:

№ на схеме:14

Наименование:Рама планетарного колеса

Каталожный номер:250300302

Комплект:1

Примечание:

№ на схеме:14

Наименование:Каретка сателлитов в сборе

Каталожный номер:275301700

Комплект:1

Примечание:Катерка сателлитов в сборе включает: датели №14,22,23,24,25,26,27,29,32,33,35

№ на схеме:15

Наименование:O-образное уплотнительное колцьо

Каталожный номер:250300301

Комплект:1

Примечание:

№ на схеме:16

Наименование:Борткольцо

Каталожный номер:805401240

Комплект:1

Примечание:GB/T894.1-86 52

№ на схеме:17

Наименование:Солнечное колесо

Каталожный номер:250300303

Комплект:1

Примечание:

№ на схеме:18

Наименование:Винт

Каталожный номер:805101782

Комплект:1

Примечание:GB70-85 M10X1X20

№ на схеме:19

Наименование:Шайба

Каталожный номер:805338378

Комплект:1

Примечание:GB/T93-1987 10

№ на схеме:20

Наименование:Круглая гайка

Каталожный номер:250300308

Комплект:1

Примечание:

№ на схеме:21

Наименование:Внутренний венец приводного колеса

Каталожный номер:250300299

Комплект:1

Примечание:

№ на схеме:22

Наименование:Шайба

Каталожный номер:250300305

Комплект:6

Примечание:

№ на схеме:23

Наименование:Упорное кольцо

Каталожный номер:250300306

Комплект:6

Примечание:

№ на схеме:24

Наименование:Вал шестерни планеты

Каталожный номер:250300311

Комплект:3

Примечание:

№ на схеме:25

Наименование:Стальной шар

Каталожный номер:800511352

Комплект:3

Примечание:GB/T308-2002 3/8

№ на схеме:26

Наименование:Планетарное колесо

Каталожный номер:250300307

Комплект:3

Примечание:

№ на схеме:27

Наименование:Роликовая игла

Каталожный номер:800511377

Комплект:93

Примечание:GB/T309-2000 5X45

№ на схеме:28

Наименование:Полуось

Каталожный номер:250300310

Комплект:1

Примечание:

№ на схеме:29

Наименование:Пробка

Каталожный номер:275101665

Комплект:1

Примечание:M24x1.5

№ на схеме:30

Наименование:Уплотнительная прокладка

Каталожный номер:250300304

Комплект:1

Примечание:

№ на схеме:31

Наименование:Потолочный штифт

Каталожный номер:250300354

Комплект:1

Примечание:

№ на схеме:32

Наименование:Крышка обода

Каталожный номер:250300314

Комплект:1

Примечание:

№ на схеме:33

Наименование:Болт

Каталожный номер:805046416

Комплект:10

Примечание:GB/T 5783-2000 M10X30

№ на схеме:34

Наименование:Каркасный сальник

Каталожный номер:801138282

Комплект:1

Примечание:GB9877.1-88 FB150x180x15D

№ на схеме:35

Наименование:Комбинированная шайба

Каталожный номер:805300107

Комплект:1

Примечание:24
