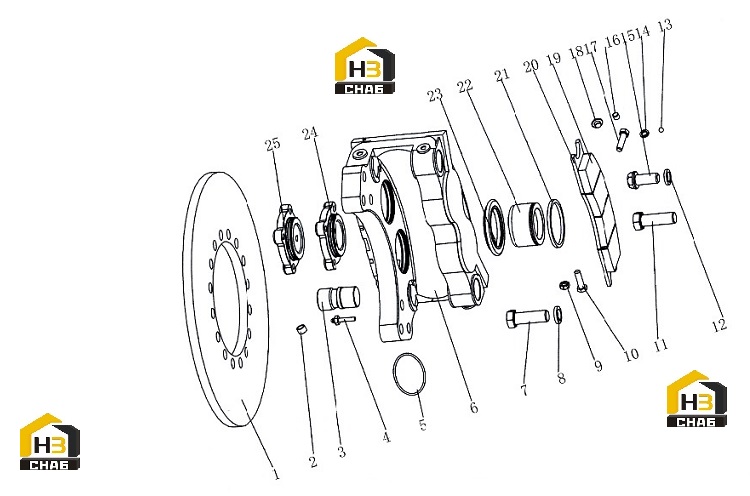

Тормоз дисковый с двойным зажимом в сборе

← Редуктор планетарный в сборе Корпус оси в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Brake Disc

Каталожный номер:72006561

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cap of Discharging Nozzle

Каталожный номер:55400001

Комплект:4

Примечание:

№ на схеме:3

Наименование:Pin Shaft

Каталожный номер:75700437

Комплект:8

Примечание:

№ на схеме:4

Наименование:Air Injecting Nozzle

Каталожный номер:75700442

Комплект:4

Примечание:

№ на схеме:5

Наименование:O-Ring

Каталожный номер:53000010

Комплект:4

Примечание:75x3.1

№ на схеме:6

Наименование:Clamp

Каталожный номер:75700436

Комплект:2

Примечание:

№ на схеме:7

Наименование:Bolt

Каталожный номер:75502139

Комплект:4

Примечание:M20x60

№ на схеме:8

Наименование:Washer

Каталожный номер:52020008

Комплект:12

Примечание:

№ на схеме:9

Наименование:Nut

Каталожный номер:51014003

Комплект:8

Примечание:M10

№ на схеме:10

Наименование:Bolt

Каталожный номер:75700462

Комплект:8

Примечание:M10x35

№ на схеме:11

Наименование:Bolt

Каталожный номер:50009039

Комплект:8

Примечание:M20x60

№ на схеме:12

Наименование:Washer

Каталожный номер:52020007

Комплект:16

Примечание:18

№ на схеме:13

Наименование:Steel Ball

Каталожный номер:54800005

Комплект:4

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:52020003

Комплект:16

Примечание:10

№ на схеме:15

Наименование:Bolt

Каталожный номер:75502011

Комплект:16

Примечание:M18x40

№ на схеме:16

Наименование:Column Pin

Каталожный номер:79900278

Комплект:8

Примечание:

№ на схеме:17

Наименование:Bolt

Каталожный номер:50009015

Комплект:16

Примечание:M10x35

№ на схеме:18

Наименование:Plug

Каталожный номер:75700459

Комплект:2

Примечание:

№ на схеме:19

Наименование:Friction Pad

Каталожный номер:75700463

Комплект:4

Примечание:

№ на схеме:20

Наименование:Backing Plate

Каталожный номер:75700435

Комплект:4

Примечание:

№ на схеме:21

Наименование:Rectangular Seal

Каталожный номер:75700439

Комплект:8

Примечание:

№ на схеме:22

Наименование:Piston

Каталожный номер:75700440

Комплект:8

Примечание:

№ на схеме:23

Наименование:Dust Proof Ring

Каталожный номер:75700438

Комплект:8

Примечание:

№ на схеме:24

Наименование:Cover

Каталожный номер:75700458

Комплект:2

Примечание:

№ на схеме:25

Наименование:Cover

Каталожный номер:75700443

Комплект:2

Примечание:
