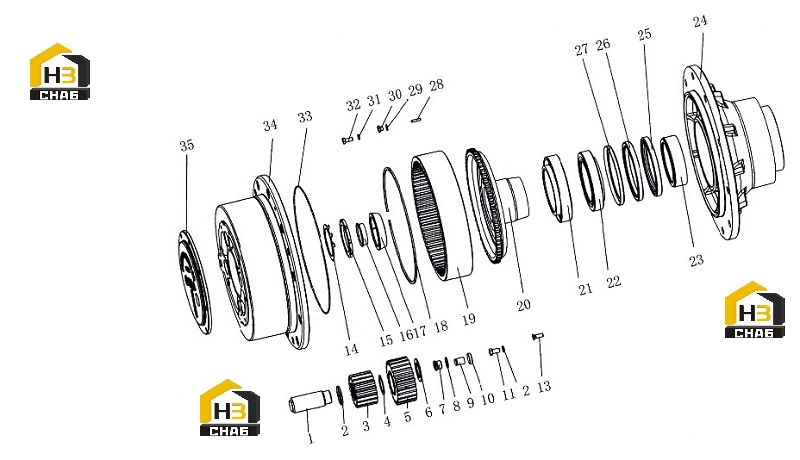

Редуктор планетарный в сборе

← Дифференциал в сборе Тормоз дисковый с двойным зажимом в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Planetary Wheel Shaft

Каталожный номер:79001545

Комплект:4

Примечание:

№ на схеме:2

Наименование:Spacing Sleeve

Каталожный номер:75600334

Комплект:4

Примечание:

№ на схеме:3

Наименование:Sun Gear

Каталожный номер:83666203

Комплект:1

Примечание:

№ на схеме:4

Наименование:Ring

Каталожный номер:52100009

Комплект:1

Примечание:50

№ на схеме:5

Наименование:Planetary Gear

Каталожный номер:83000801

Комплект:4

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:75600457

Комплект:8

Примечание:

№ на схеме:7

Наименование:Plug

Каталожный номер:75500197

Комплект:1

Примечание:M24x1.5

№ на схеме:8

Наименование:Compound Seal

Каталожный номер:53200005

Комплект:1

Примечание:24

№ на схеме:9

Наименование:Adjusting Supporter

Каталожный номер:79605020

Комплект:1

Примечание:

№ на схеме:10

Наименование:Limit Block

Каталожный номер:73520042

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt

Каталожный номер:50012010

Комплект:7

Примечание:M12x1.25x23

№ на схеме:12

Наименование:Washer

Каталожный номер:52020004

Комплект:7

Примечание:12

№ на схеме:13

Наименование:Screw

Каталожный номер:50140003

Комплект:3

Примечание:M10x30

№ на схеме:14

Наименование:Washer

Каталожный номер:52060005

Комплект:1

Примечание:85

№ на схеме:15

Наименование:Nut

Каталожный номер:75501646

Комплект:2

Примечание:

№ на схеме:16

Наименование:Sleeve

Каталожный номер:77000021

Комплект:1

Примечание:

№ на схеме:17

Наименование:Taper Sleeve

Каталожный номер:76101041

Комплект:1

Примечание:

№ на схеме:18

Наименование:Lock Ring

Каталожный номер:83000805

Комплект:1

Примечание:

№ на схеме:19

Наименование:Ring Gear

Каталожный номер:83000804

Комплект:1

Примечание:

№ на схеме:20

Наименование:Ring Hub

Каталожный номер:83000806

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bearing

Каталожный номер:54100007

Комплект:1

Примечание:32026

№ на схеме:22

Наименование:Bearing

Каталожный номер:54100006

Комплект:1

Примечание:32024

№ на схеме:23

Наименование:Oil Seal Seat

Каталожный номер:83649303

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hub

Каталожный номер:83741301

Комплект:1

Примечание:

№ на схеме:25

Наименование:Oil Seal

Каталожный номер:53500009

Комплект:1

Примечание:BA150x180x15

№ на схеме:26

Наименование:Oil Seal

Каталожный номер:53100006

Комплект:1

Примечание:FB150x180x15

№ на схеме:27

Наименование:Oil Fending Ring

Каталожный номер:79500823

Комплект:1

Примечание:

№ на схеме:28

Наименование:Rolling Needle

Каталожный номер:75600330

Комплект:216

Примечание:

№ на схеме:29

Наименование:Compound Seal

Каталожный номер:53200002

Комплект:1

Примечание:12

№ на схеме:30

Наименование:Plug

Каталожный номер:75500842

Комплект:1

Примечание:M12x1.25x9

№ на схеме:31

Наименование:Washer

Каталожный номер:52020003

Комплект:1

Примечание:10

№ на схеме:32

Наименование:Bolt

Каталожный номер:50012005

Комплект:1

Примечание:M10x1.25x23

№ на схеме:33

Наименование:Seal Ring

Каталожный номер:83000810

Комплект:1

Примечание:

№ на схеме:34

Наименование:Bracket of Planetary Wheel

Каталожный номер:83649302

Комплект:1

Примечание:

№ на схеме:35

Наименование:Side Cover

Каталожный номер:83000808

Комплект:1

Примечание:
