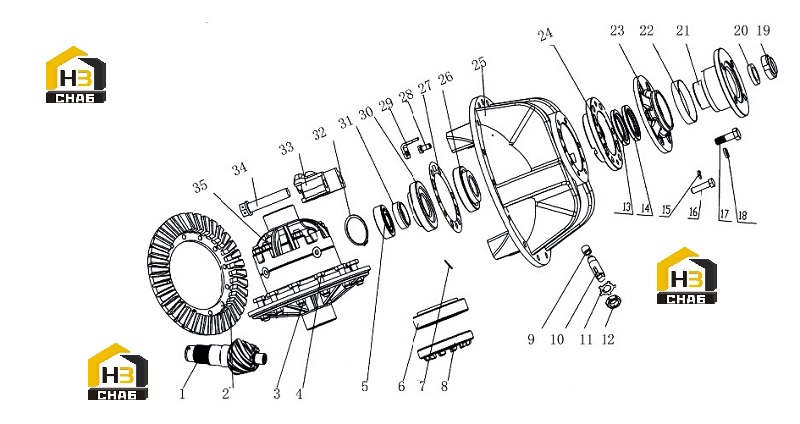

Редуктор главный в сборе

← Мост ведущий в сборе Дифференциал в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Main Transmission Gear

Каталожный номер:75201868

Комплект:1

Примечание:

№ на схеме:1.1.

Наименование:Main Transmission Gear

Каталожный номер:75202363

Комплект:1

Примечание:

№ на схеме:2

Наименование:Gear

Каталожный номер:75200509

Комплект:1

Примечание:

№ на схеме:2.1.

Наименование:Gear

Каталожный номер:75200431

Комплект:1

Примечание:

№ на схеме:3

Наименование:Nut

Каталожный номер:75501992

Комплект:12

Примечание:M14x1.5

№ на схеме:4

Наименование:Bolt

Каталожный номер:75500003

Комплект:12

Примечание:M14x1.5x50

№ на схеме:5

Наименование:Bearing

Каталожный номер:54500006

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bearing

Каталожный номер:54500003

Комплект:2

Примечание:

№ на схеме:7

Наименование:Thread Of Iron

Каталожный номер:56000004

Комплект:2

Примечание:Φ1.6X600

№ на схеме:8

Наименование:Adjusting Nut

Каталожный номер:75200118

Комплект:2

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:79600095

Комплект:1

Примечание:

№ на схеме:10

Наименование:Copper Copy

Каталожный номер:79600096

Комплект:1

Примечание:

№ на схеме:11

Наименование:Lock Plate

Каталожный номер:79600097

Комплект:1

Примечание:

№ на схеме:12

Наименование:Nut

Каталожный номер:51070004

Комплект:1

Примечание:M27x2

№ на схеме:13

Наименование:Oil Seal

Каталожный номер:53100003

Комплект:1

Примечание:FB80x100x10

№ на схеме:14

Наименование:Oil Seal

Каталожный номер:53100010

Комплект:1

Примечание:B80x100x10

№ на схеме:15

Наименование:Washer

Каталожный номер:52020004

Комплект:1

Примечание:12

№ на схеме:16

Наименование:Bolt

Каталожный номер:50011008

Комплект:1

Примечание:M12x1.5x55

№ на схеме:17

Наименование:Bolt

Каталожный номер:50011011

Комплект:7

Примечание:M14x1.5x45

№ на схеме:18

Наименование:Washer

Каталожный номер:52020005

Комплект:7

Примечание:14

№ на схеме:19

Наименование:Lock Nut

Каталожный номер:75500269

Комплект:1

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:75500231

Комплект:1

Примечание:

№ на схеме:21

Наименование:Flange

Каталожный номер:79900162

Комплект:1

Примечание:

№ на схеме:22

Наименование:Deflector

Каталожный номер:75201753

Комплект:1

Примечание:

№ на схеме:23

Наименование:Cover

Каталожный номер:75201770

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bearing Cage

Каталожный номер:75201767

Комплект:1

Примечание:

№ на схеме:25

Наименование:Carrier Case

Каталожный номер:75201307

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bearing

Каталожный номер:54100015

Комплект:1

Примечание:

№ на схеме:27

Наименование:Adjusting Washers

Каталожный номер:79605013

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bolt

Каталожный номер:50004003

Комплект:2

Примечание:M10x20

№ на схеме:29

Наименование:Lock Plate

Каталожный номер:75200054

Комплект:2

Примечание:

№ на схеме:30

Наименование:Bearing

Каталожный номер:54100014

Комплект:1

Примечание:

№ на схеме:31

Наименование:Adjusting Sleeves

Каталожный номер:79605010

Комплект:1

Примечание:

№ на схеме:32

Наименование:Ring

Каталожный номер:52100012

Комплект:1

Примечание:90

№ на схеме:33

Наименование:Cover

Каталожный номер:75200117

Комплект:1

Примечание:

№ на схеме:34

Наименование:Bolt

Каталожный номер:75502601

Комплект:4

Примечание:M22x2.5

№ на схеме:35

Наименование:Diff. Assembly

Каталожный номер:82030502

Комплект:1

Примечание:
