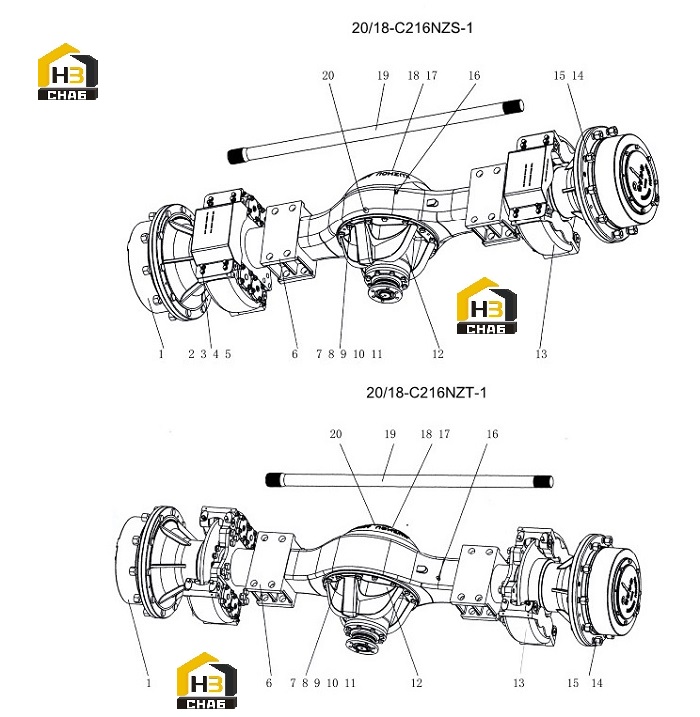

Мост ведущий в сборе

← Система двигателя (yc6m220g (m3010)) Редуктор главный в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rim Reduction Gear Ass.

Каталожный номер:83741300

Комплект:4

Примечание:

№ на схеме:2

Наименование:Cover

Каталожный номер:80303002

Комплект:2

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:52000002

Комплект:8

Примечание:10

№ на схеме:4

Наименование:Washer

Каталожный номер:52000003

Комплект:8

Примечание:10

№ на схеме:5

Наименование:Bolt

Каталожный номер:50009011

Комплект:8

Примечание:M10x20

№ на схеме:6

Наименование:Axle Housing Ass.

Каталожный номер:81741100

Комплект:1

Примечание:

№ на схеме:6.1.

Наименование:Axle Housing Ass.

Каталожный номер:81742100

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt

Каталожный номер:50012019

Комплект:4

Примечание:M14x1.5x40

№ на схеме:8

Наименование:Bolt

Каталожный номер:50012017

Комплект:20

Примечание:M14x1.5x35

№ на схеме:9

Наименование:Bolt

Каталожный номер:50011012

Комплект:4

Примечание:M14x1.5x60

№ на схеме:10

Наименование:Pin

Каталожный номер:51270005

Комплект:6

Примечание:A12x20

№ на схеме:11

Наименование:Washer

Каталожный номер:52020005

Комплект:28

Примечание:14

№ на схеме:12

Наименование:Main Reduction Gear Ass.(Front Axle)

Каталожный номер:82290500

Комплект:1

Примечание:

№ на схеме:12.1.

Наименование:Main Reduction Gear Ass.(Rear Axle)

Каталожный номер:82290600

Комплект:1

Примечание:

№ на схеме:13

Наименование:Double Clamp Disk Baker Ass.

Каталожный номер:72006036

Комплект:4

Примечание:

№ на схеме:14

Наименование:Rim Bolt

Каталожный номер:80649002

Комплект:40

Примечание:M20x1.5x90

№ на схеме:15

Наименование:Rim Nut

Каталожный номер:79600119

Комплект:40

Примечание:M20x1.5

№ на схеме:16

Наименование:Breathing Plug

Каталожный номер:56010001

Комплект:2

Примечание:

№ на схеме:17

Наименование:Plug

Каталожный номер:75500197

Комплект:4

Примечание:M24x1.5

№ на схеме:18

Наименование:Compound Seat

Каталожный номер:53200005

Комплект:4

Примечание:24

№ на схеме:19

Наименование:Side Shaft

Каталожный номер:79000142

Комплект:4

Примечание:

№ на схеме:20

Наименование:Fixing Block Of Oil Pipe

Каталожный номер:80494001

Комплект:2

Примечание:
