Серво-гидросистема трехсекционная

Серво-гидросистема трехсекционная

← Система рабочая гидравлическая 252901307 Магистраль гидравлическая трехэлементная →

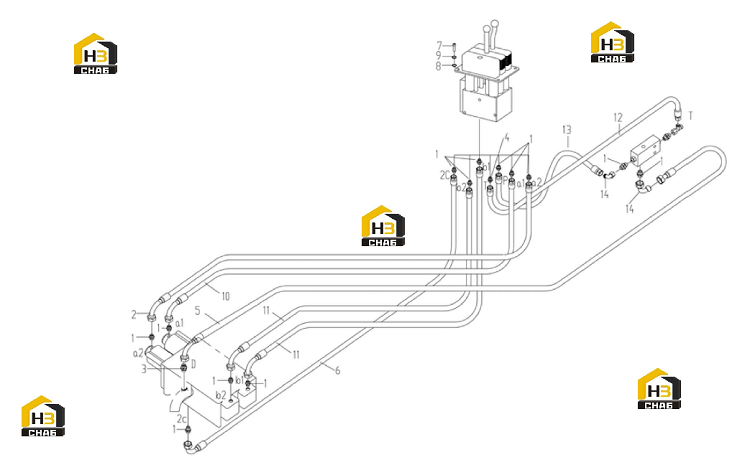

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:соединение
Каталожный номер:803601021
Комплект:13
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:гибкии рукав в сборе
Каталожный номер:253000280
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Односторонний клапан
Каталожный номер:803004100
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Соединение
Каталожный номер:803164596
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Гибкии рукав в сборе
Каталожный номер:253000282
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Гибкии рукав в сборе
Каталожный номер:253000265
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Винт
Каталожный номер:805000727
Комплект:4
Примечание:M10x25 GB/T5783-2000
0 ₽
шт
№ на схеме:8
Наименование:Шайба
Каталожный номер:805300017
Комплект:4
Примечание:GB/T97.1-2002
0 ₽
шт
№ на схеме:9
Наименование:Шайба
Каталожный номер:805300014
Комплект:4
Примечание:GB/T93-1987
0 ₽
шт
№ на схеме:10
Наименование:Гибкии рукав в сборе
Каталожный номер:253000267
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Гибкии рукав в сборе
Каталожный номер:253000266
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Гибкии рукав в сборе
Каталожный номер:253000264
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Гибкии рукав в сборе
Каталожный номер:253000263
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Соединение
Каталожный номер:803164273
Комплект:2
Примечание:
