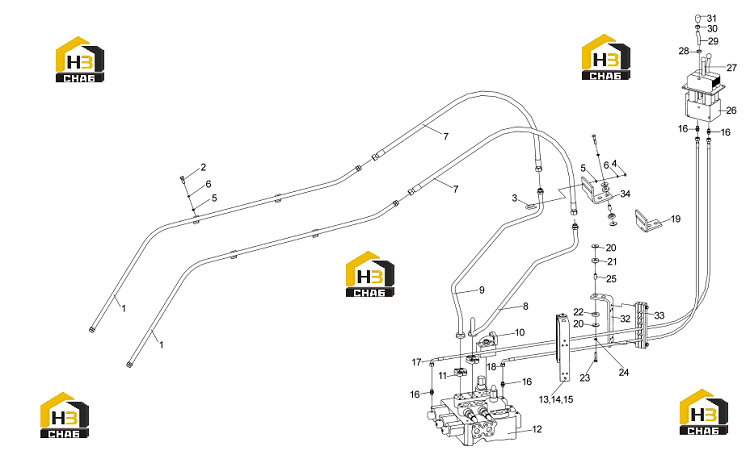

Магистраль гидравлическая трехэлементная

← Серво-гидросистема трехсекционная Система централизованного измерения давления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Стальная трубка трехсекционнои движущейся стрелы

Каталожный номер:251806183

Комплект:2

Примечание:

№ на схеме:2

Наименование:Болт

Каталожный номер:805000018

Комплект:8

Примечание:M8x20 GB/T5783-2000

№ на схеме:3

Наименование:U-образный болт

Каталожный номер:250200250

Комплект:2

Примечание:M8

№ на схеме:4

Наименование:Гаика

Каталожный номер:805200045

Комплект:4

Примечание:M8 GB/T6170-2000

№ на схеме:5

Наименование:Шайба

Каталожный номер:805300069

Комплект:12

Примечание:8 GB/T97.1-2002

№ на схеме:6

Наименование:Шайба

Каталожный номер:805300010

Комплект:20

Примечание:8 GB/T93-1987

№ на схеме:7

Наименование:Резиновая труба в сборе

Каталожный номер:252907358

Комплект:2

Примечание:

№ на схеме:8

Наименование:Левая стальная труба

Каталожный номер:252901340

Комплект:1

Примечание:

№ на схеме:9

Наименование:Правая стальная труба

Каталожный номер:252901342

Комплект:1

Примечание:

№ на схеме:10

Наименование:Клапанный блок для впуска масла

Каталожный номер:252907551

Комплект:1

Примечание:

№ на схеме:11

Наименование:Фланцевые узлы

Каталожный номер:803164272

Комплект:2

Примечание:

№ на схеме:12

Наименование:Распределительный клапан

Каталожный номер:803004059

Комплект:1

Примечание:

№ на схеме:13

Наименование:Упорная планка

Каталожный номер:252901347

Комплект:-

Примечание:

№ на схеме:14

Наименование:Болт

Каталожный номер:805000100

Комплект:-

Примечание:M10x55 GB/T5782-2000

№ на схеме:15

Наименование:Стойка

Каталожный номер:252900283

Комплект:-

Примечание:

№ на схеме:16

Наименование:Соединение

Каталожный номер:805002295

Комплект:4

Примечание:

№ на схеме:17

Наименование:Гибкий рукав в сборе

Каталожный номер:253000267

Комплект:1

Примечание:

№ на схеме:18

Наименование:Гибкий рукав в сборе

Каталожный номер:253000266

Комплект:1

Примечание:

№ на схеме:19

Наименование:Левый опорный лист

Каталожный номер:252900555

Комплект:1

Примечание:

№ на схеме:20

Наименование:Нажимная планка

Каталожный номер:252900280

Комплект:16

Примечание:

№ на схеме:21

Наименование:Резиновая прокладка

Каталожный номер:252900282

Комплект:8

Примечание:

№ на схеме:22

Наименование:Резиновая прокладка

Каталожный номер:252900281

Комплект:8

Примечание:

№ на схеме:23

Наименование:Болт

Каталожный номер:805000047

Комплект:4

Примечание:M10x50 GB/T5782-2000

№ на схеме:24

Наименование:Шайба

Каталожный номер:805300014

Комплект:8

Примечание:10 GB/T93-1987

№ на схеме:25

Наименование:Стойка

Каталожный номер:252900298

Комплект:4

Примечание:

№ на схеме:26

Наименование:Клапан-пилот

Каталожный номер:803004060

Комплект:1

Примечание:

№ на схеме:27

Наименование:Рукоятка сервоклапана поворотного ковша

Каталожный номер:251500136

Комплект:1

Примечание:

№ на схеме:28

Наименование:Гайка

Каталожный номер:805200069

Комплект:3

Примечание:M12 GB/T6170-2000

№ на схеме:29

Наименование:Ручка клапана-пилота стрелы

Каталожный номер:251500135

Комплект:2

Примечание:

№ на схеме:30

Наименование:Гайка

Каталожный номер:805201456

Комплект:3

Примечание:M12x1.25 GB/T6176-200

№ на схеме:31

Наименование:Шар ручки

Каталожный номер:252100503

Комплект:3

Примечание:

№ на схеме:32

Наименование:Упорная планка

Каталожный номер:252901348

Комплект:1

Примечание:

№ на схеме:33

Наименование:Трубодержатель

Каталожный номер:803164975

Комплект:1

Примечание:

№ на схеме:34

Наименование:Правый опорный лист

Каталожный номер:252900554

Комплект:1

Примечание:
