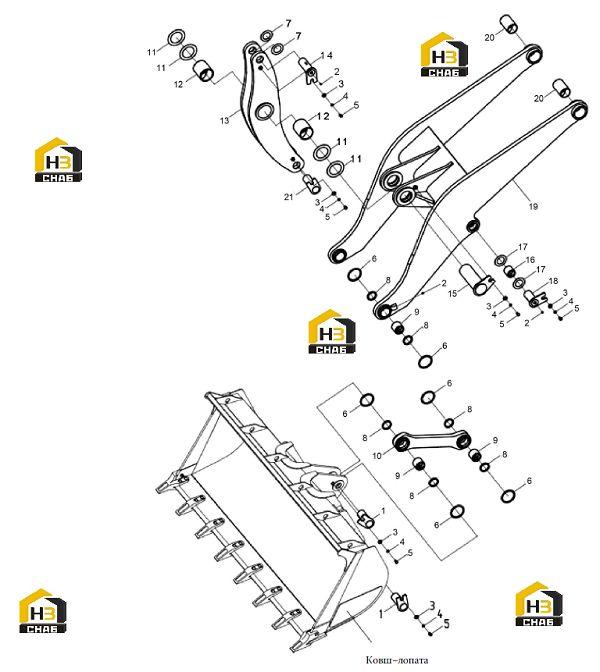

Механизм рабочий рычага

← Клапан распределительный Ковш-лопата (3.0)253000506 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Палец ковша

Каталожный номер:252102677

Комплект:3

Примечание:

№ на схеме:2

Наименование:Масленка

Каталожный номер:801100336

Комплект:8

Примечание:M10x1 JB/T7940.1-1995

№ на схеме:3

Наименование:Колодка

Каталожный номер:250400159

Комплект:8

Примечание:

№ на схеме:4

Наименование:Шайба

Каталожный номер:805300011

Комплект:8

Примечание:16 GB/T93-1987

№ на схеме:5

Наименование:Болт

Каталожный номер:805000022

Комплект:8

Примечание:M16x25 GB/T5783-2000

№ на схеме:6

Наименование:O-образное кольцо

Каталожный номер:252100394

Комплект:8

Примечание:

№ на схеме:7

Наименование:Регулирующая шайба

Каталожный номер:269900193

Комплект:4

Примечание:

№ на схеме:9

Наименование:Втулка вала

Каталожный номер:252111346

Комплект:4

Примечание:

№ на схеме:9

Наименование:Каркасный сальник

Каталожный номер:803164070

Комплект:8

Примечание:B80x100x10D GB9877.1-88

№ на схеме:10

Наименование:Тяга при наибольшей высоте разгрузки

Каталожный номер:252111656

Комплект:1

Примечание:

№ на схеме:10

Наименование:Малая тяга при большой высоте разгрузки

Каталожный номер:252111517

Комплект:1

Примечание:

№ на схеме:10

Наименование:Рычаг

Каталожный номер:252111347

Комплект:1

Примечание:

№ на схеме:11

Наименование:Регулирующая шайба

Каталожный номер:269900195

Комплект:4

Примечание:

№ на схеме:12

Наименование:Втулка вала

Каталожный номер:251806000

Комплект:2

Примечание:

№ на схеме:13

Наименование:Качающаяся стрела при наибольшей высоте разгрузки

Каталожный номер:252111658

Комплект:1

Примечание:

№ на схеме:13

Наименование:Качалка

Каталожный номер:251805998

Комплект:1

Примечание:

№ на схеме:14

Наименование:Палец цилиндра качалки

Каталожный номер:252100419

Комплект:1

Примечание:

№ на схеме:15

Наименование:Палец балки качалки

Каталожный номер:251806002

Комплект:1

Примечание:

№ на схеме:16

Наименование:Втулка вала

Каталожный номер:252100390

Комплект:2

Примечание:

№ на схеме:17

Наименование:Регулирующая шайба

Каталожный номер:252101316

Комплект:8

Примечание:

№ на схеме:18

Наименование:Палец цилиндра стрелы

Каталожный номер:250400158

Комплект:2

Примечание:

№ на схеме:19

Наименование:Трехсекционная движущаяся стрела (при небольшой высоте разгрузки)

Каталожный номер:252111663

Комплект:1

Примечание:

№ на схеме:19

Наименование:Трехсекционная движущаяся стрела

Каталожный номер:252111659

Комплект:1

Примечание:

№ на схеме:19

Наименование:Движущаяся стрела при наибольшей высоте разгрузки

Каталожный номер:252111655

Комплект:1

Примечание:

№ на схеме:19

Наименование:Мелкая высокоразгрузочная стрела

Каталожный номер:252111516

Комплект:1

Примечание:

№ на схеме:19

Наименование:Стрела

Каталожный номер:252111344

Комплект:1

Примечание:

№ на схеме:20

Наименование:Втулка вала

Каталожный номер:252904529

Комплект:2

Примечание:

№ на схеме:21

Наименование:Палец рычага качалки

Каталожный номер:251806004

Комплект:1

Примечание:
