Ковш-лопата (3.0)253000506

Ковш-лопата (3.0)253000506

← Механизм рабочий рычага Ковш-лопата (2.7)253000538 →

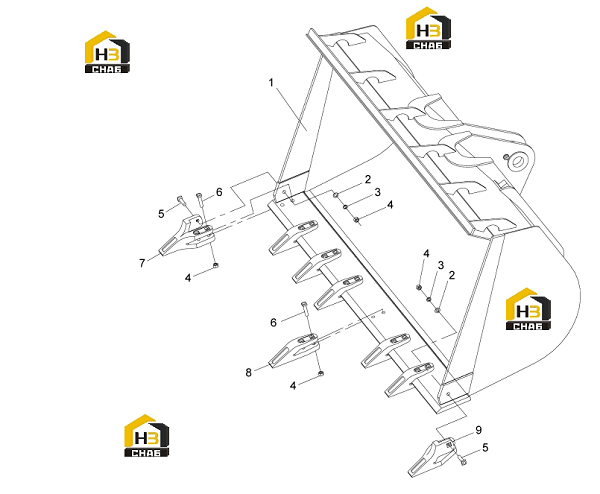

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Ковш-лопата
Каталожный номер:252101814
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Шайба
Каталожный номер:805300112
Комплект:18
Примечание:20 GB/T97.1-2002
0 ₽
шт
№ на схеме:3
Наименование:Шайба
Каталожный номер:805300023
Комплект:18
Примечание:20 GB/T93-1987
0 ₽
шт
№ на схеме:4
Наименование:Гайка
Каталожный номер:805200052
Комплект:18
Примечание:M20 GB/T6170-2000
0 ₽
шт
№ на схеме:5
Наименование:Болт
Каталожный номер:805002220
Комплект:2
Примечание:M20x70 GB/T8-1988
0 ₽
шт
№ на схеме:6
Наименование:Болт
Каталожный номер:805002221
Комплект:16
Примечание:M20x80 GB/T8-1988
0 ₽
шт
№ на схеме:7
Наименование:Правый боковой зуб
Каталожный номер:252101812
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Зуб ковша-лопаты
Каталожный номер:252101813
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Левый боковой зуб
Каталожный номер:252101811
Комплект:1
Примечание:
