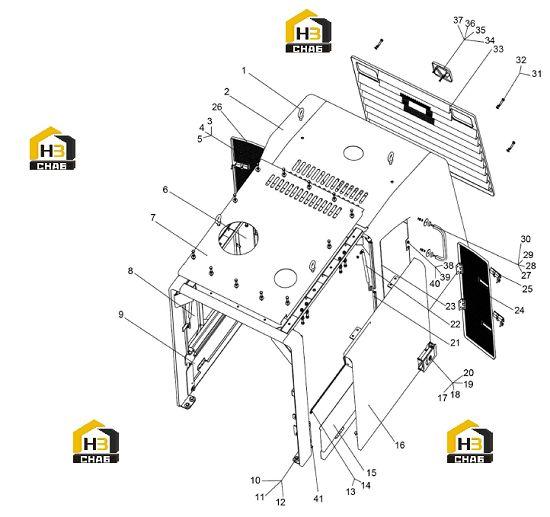

Капот машины

← Электросистема 252907130 Система вентиляции →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Винт

Каталожный номер:805100348

Комплект:4

Примечание:M16 GB/T 825-1988

№ на схеме:2

Наименование:Сборка сварочного капота

Каталожный номер:252907161

Комплект:1

Примечание:

№ на схеме:3

Наименование:Болт

Каталожный номер:805000043

Комплект:12

Примечание:M10x30 GB/T 5783-2000

№ на схеме:4

Наименование:Шайба

Каталожный номер:805300102

Комплект:12

Примечание:10 GB/T 96.1-2002

№ на схеме:5

Наименование:Шайба

Каталожный номер:805300014

Комплект:16

Примечание:10 GB/T 93-1987

№ на схеме:6

Наименование:Сборка материалов для снижения шума

Каталожный номер:252907195

Комплект:1

Примечание:

№ на схеме:7

Наименование:Перекрышка

Каталожный номер:252907189

Комплект:1

Примечание:

№ на схеме:8

Наименование:Правая дверь

Каталожный номер:251806100

Комплект:1

Примечание:

№ на схеме:9

Наименование:Правая нижняя дверь

Каталожный номер:252907158

Комплект:1

Примечание:

№ на схеме:10

Наименование:Шайба

Каталожный номер:805300113

Комплект:26

Примечание:12 GB/T 96.1-2002

№ на схеме:11

Наименование:Шайба

Каталожный номер:805300018

Комплект:26

Примечание:12 GB/T 93-1987

№ на схеме:12

Наименование:Болт

Каталожный номер:805000048

Комплект:22

Примечание:M12x35 GB/T 5783-2000

№ на схеме:13

Наименование:Штифт

Каталожный номер:805600301

Комплект:4

Примечание:2x16 GB/T 91-2000

№ на схеме:14

Наименование:Рычаг

Каталожный номер:803074410

Комплект:2

Примечание:

№ на схеме:15

Наименование:Левая нижняя дверь

Каталожный номер:252907153

Комплект:1

Примечание:

№ на схеме:16

Наименование:Левая дверь

Каталожный номер:251806089

Комплект:1

Примечание:

№ на схеме:17

Наименование:Замок двери

Каталожный номер:803074424

Комплект:2

Примечание:

№ на схеме:18

Наименование:Гайка

Каталожный номер:805200053

Комплект:8

Примечание:M6 GB/T 6170-2000

№ на схеме:19

Наименование:Шайба

Каталожный номер:805300029

Комплект:8

Примечание:6 GB/T 97.1-2002

№ на схеме:20

Наименование:Шайба

Каталожный номер:805300030

Комплект:8

Примечание:6 GB/T 93-1987

№ на схеме:21

Наименование:Уплотнение двери

Каталожный номер:801902763

Комплект:1

Примечание:

№ на схеме:22

Наименование:Воздушная пружина

Каталожный номер:801701502

Комплект:4

Примечание:

№ на схеме:23

Наименование:35 декоративных накладок

Каталожный номер:801968857

Комплект:1

Примечание:

№ на схеме:24

Наименование:Левая дверка

Каталожный номер:251806111

Комплект:1

Примечание:

№ на схеме:25

Наименование:Замок двери

Каталожный номер:802138398

Комплект:4

Примечание:

№ на схеме:26

Наименование:Правая дверка

Каталожный номер:251806115

Комплект:1

Примечание:

№ на схеме:27

Наименование:Задняя поручень

Каталожный номер:251806127

Комплект:2

Примечание:

№ на схеме:28

Наименование:Шайба

Каталожный номер:805300117

Комплект:4

Примечание:GB/T 96.1-2002

№ на схеме:29

Наименование:Гнездо перил

Каталожный номер:251806139

Комплект:4

Примечание:

№ на схеме:30

Наименование:Гайка

Каталожный номер:805200045

Комплект:12

Примечание:M8 GB/T 6170-2000

№ на схеме:31

Наименование:Болт

Каталожный номер:805000713

Комплект:4

Примечание:M10x45 GB/T 5783-2000

№ на схеме:32

Наименование:Шайба

Каталожный номер:805300017

Комплект:4

Примечание:10 GB/T 97.1-2002

№ на схеме:33

Наименование:Задний защитный кожух

Каталожный номер:252907194

Комплект:1

Примечание:

№ на схеме:34

Наименование:Марка XCMG

Каталожный номер:250900479

Комплект:1

Примечание:

№ на схеме:35

Наименование:Шайба

Каталожный номер:805300119

Комплект:3

Примечание:5 GB/T 97.1-2002

№ на схеме:36

Наименование:Шайба

Каталожный номер:805300109

Комплект:3

Примечание:5 GB/T 93-1987

№ на схеме:37

Наименование:Гайка

Каталожный номер:805200046

Комплект:3

Примечание:M5 GB/T 6170-2000

№ на схеме:38

Наименование:Шайба

Каталожный номер:805300069

Комплект:20

Примечание:8 GB/T 97.1-2002

№ на схеме:39

Наименование:Шайба

Каталожный номер:805300010

Комплект:20

Примечание:8 GB/T 93-1987

№ на схеме:40

Наименование:Болт

Каталожный номер:805000018

Комплект:8

Примечание:M8x20 GB/T 5783-2000

№ на схеме:41

Наименование:Болт

Каталожный номер:805000716

Комплект:4

Примечание:M12x30 GB/T 5783-2000
