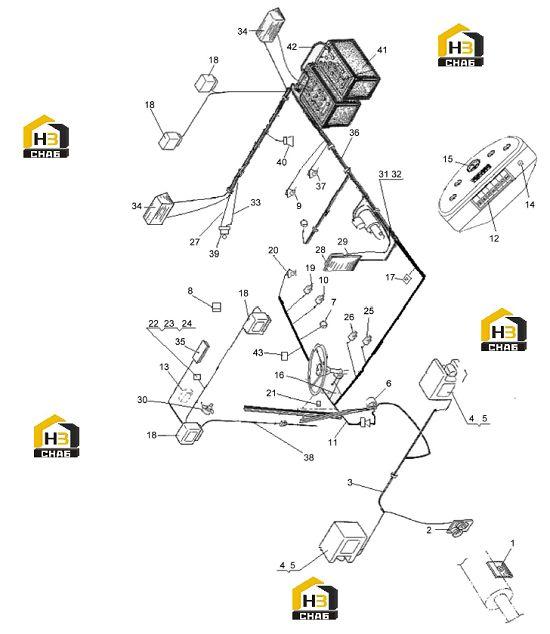

Электросистема 252907130

← Кабина (часть 2) Капот машины →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Приблизительный выключатель

Каталожный номер:803611142

Комплект:1

Примечание:

№ на схеме:2

Наименование:Сирена

Каталожный номер:803678325

Комплект:1

Примечание:

№ на схеме:3

Наименование:Пучек проводов передней рамы

Каталожный номер:252907059

Комплект:1

Примечание:

№ на схеме:4

Наименование:Рабочая фара

Каталожный номер:803544057

Комплект:2

Примечание:

№ на схеме:5

Наименование:Амортизационная прокладка

Каталожный номер:803608327

Комплект:2

Примечание:

№ на схеме:6

Наименование:Стеклоочиститель

Каталожный номер:802138058

Комплект:1

Примечание:

№ на схеме:7

Наименование:Напорный выключатель

Каталожный номер:803604582

Комплект:1

Примечание:

№ на схеме:8

Наименование:Стеклоочиститель

Каталожный номер:802138059

Комплект:1

Примечание:

№ на схеме:9

Наименование:Датчик температуры воды

Каталожный номер:803544184

Комплект:1

Примечание:

№ на схеме:10

Наименование:Датчик температуры масла

Каталожный номер:803544046

Комплект:1

Примечание:

№ на схеме:11

Наименование:Жгут проводов приборного щита

Каталожный номер:252907061

Комплект:1

Примечание:

№ на схеме:12

Наименование:Перекидной выключатель

Каталожный номер:803677944

Комплект:1

Примечание:

№ на схеме:13

Наименование:Сборка на радио

Каталожный номер:803608271

Комплект:1

Примечание:

№ на схеме:14

Наименование:Выключатель зажигания

Каталожный номер:803608667

Комплект:1

Примечание:

№ на схеме:15

Наименование:Комбинированный прибор

Каталожный номер:803544044

Комплект:1

Примечание:

№ на схеме:16

Наименование:Пучок проводов комбинированного прибора

Каталожный номер:803544102

Комплект:1

Примечание:

№ на схеме:17

Наименование:Коробка централизованного управления электр оапп ар атами

Каталожный номер:803676118

Комплект:1

Примечание:

№ на схеме:18

Наименование:Рабочая фара

Каталожный номер:803543027

Комплект:4

Примечание:

№ на схеме:19

Наименование:Напорный выключатель

Каталожный номер:803611283

Комплект:1

Примечание:

№ на схеме:20

Наименование:Выключатель предупреждения давления масла двигателя

Каталожный номер:803502505

Комплект:1

Примечание:

№ на схеме:21

Наименование:Омыватель в сборе

Каталожный номер:803542884

Комплект:1

Примечание:

№ на схеме:22

Наименование:Интеллектуальный терминал для передачи данных

Каталожный номер:803676770

Комплект:1

Примечание:

№ на схеме:23

Наименование:Монтажная опора терминала

Каталожный номер:803676773

Комплект:1

Примечание:

№ на схеме:24

Наименование:Переходный жгут интеллектуального терминала для передачи данных

Каталожный номер:803677965

Комплект:1

Примечание:

№ на схеме:25

Наименование:Напорный выключатель

Каталожный номер:803676134

Комплект:1

Примечание:

№ на схеме:26

Наименование:Датчик давления

Каталожный номер:803544047

Комплект:1

Примечание:

№ на схеме:27

Наименование:Проводка аккумулятора

Каталожный номер:803676251

Комплект:1

Примечание:

№ на схеме:28

Наименование:Главный выключатель питания

Каталожный номер:803645894

Комплект:1

Примечание:

№ на схеме:29

Наименование:Пусковое реле

Каталожный номер:803608668

Комплект:2

Примечание:

№ на схеме:30

Наименование:Электровентилятор

Каталожный номер:803502415

Комплект:1

Примечание:

№ на схеме:31

Наименование:Проводка аккумулятора

Каталожный номер:803611375

Комплект:1

Примечание:

№ на схеме:32

Наименование:Проводка аккумулятора

Каталожный номер:803611392

Комплект:1

Примечание:

№ на схеме:33

Наименование:Проводка аккумулятора

Каталожный номер:803604700

Комплект:1

Примечание:

№ на схеме:34

Наименование:Задний фонарь

Каталожный номер:803544058

Комплект:2

Примечание:

№ на схеме:35

Наименование:Перекидной выключатель

Каталожный номер:803677653

Комплект:1

Примечание:

№ на схеме:36

Наименование:Пучек проводов задней рамы

Каталожный номер:252907062

Комплект:1

Примечание:

№ на схеме:37

Наименование:Датчик уровня масла

Каталожный номер:803544160

Комплект:1

Примечание:

№ на схеме:38

Наименование:Пучок проводов кабины

Каталожный номер:252907063

Комплект:1

Примечание:

№ на схеме:39

Наименование:Выключатель отрицательного полюса аккумулятора

Каталожный номер:803604579

Комплект:1

Примечание:

№ на схеме:40

Наименование:Сигнализатор заднего хода

Каталожный номер:803504584

Комплект:1

Примечание:

№ на схеме:41

Наименование:Аккумулятор

Каталожный номер:803502471

Комплект:2

Примечание:

№ на схеме:42

Наименование:Проводка аккумулятора

Каталожный номер:803614143

Комплект:1

Примечание:

№ на схеме:43

Наименование:Монтажная коробка предохранителей

Каталожный номер:252907286

Комплект:1

Примечание:
