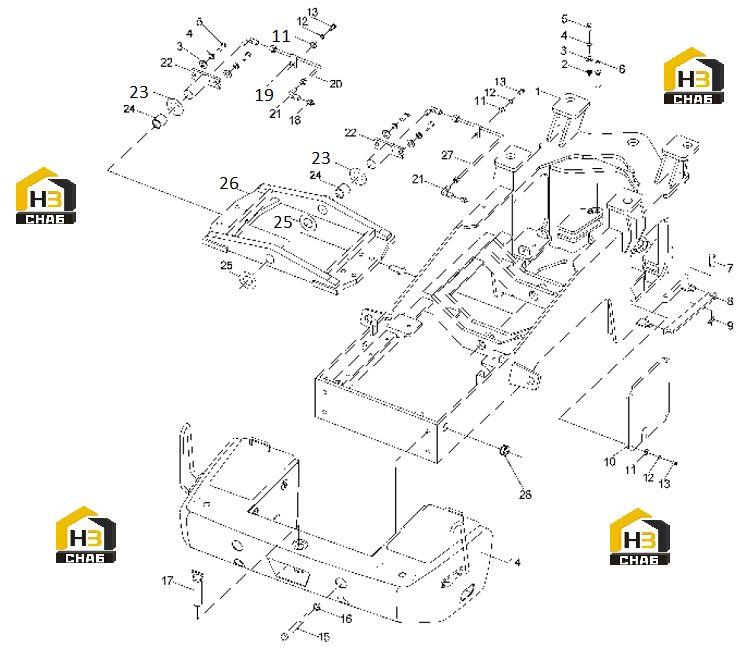

Рама задняя

← Труба для впрыска масла в сборе на передней раме Противовес →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rear Chassis

Каталожный номер:252904087

Комплект:1

Примечание:

№ на схеме:2

Наименование:Steering Pin

Каталожный номер:251400276

Комплект:2

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:805300111

Комплект:6

Примечание:16 GB/T96.1-2002

№ на схеме:4

Наименование:Washer

Каталожный номер:805300011

Комплект:6

Примечание:16 GB/T93-1987

№ на схеме:5

Наименование:Bolt

Каталожный номер:805000022

Комплект:6

Примечание:M16x25 GB/T5783-2000

№ на схеме:6

Наименование:Oil Cup

Каталожный номер:801100339

Комплект:2

Примечание:45 M10x1 JB/T7940.2-1995

№ на схеме:7

Наименование:Pin

Каталожный номер:805601608

Комплект:2

Примечание:B32x80 GB/T882-1986

№ на схеме:8

Наименование:Fixing Rod

Каталожный номер:252101576

Комплект:1

Примечание:

№ на схеме:9

Наименование:Elastic Spring

Каталожный номер:250900710

Комплект:2

Примечание:

№ на схеме:10

Наименование:Plate

Каталожный номер:252900849

Комплект:1

Примечание:

№ на схеме:10

Наименование:Plate

Каталожный номер:252904094

Комплект:1

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:805300069

Комплект:9

Примечание:8 GB/T97.1-2002

№ на схеме:12

Наименование:Washer

Каталожный номер:805300010

Комплект:9

Примечание:8 GB/T93-1987

№ на схеме:13

Наименование:Bolt

Каталожный номер:805000033

Комплект:9

Примечание:M8x16 GB5783-86

№ на схеме:14

Наименование:Counterweight

Каталожный номер:252904000

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:805001915

Комплект:4

Примечание:M30x240 GB/T5782-2000

№ на схеме:16

Наименование:Washer

Каталожный номер:805301290

Комплект:4

Примечание:30 GB/T93-1987

№ на схеме:17

Наименование:Drawbar Pin

Каталожный номер:252100775

Комплект:1

Примечание:

№ на схеме:18

Наименование:Oil Cup

Каталожный номер:801100336

Комплект:2

Примечание:M10x1 JB/T7940.1-1995

№ на схеме:19

Наименование:Clamp

Каталожный номер:803604578

Комплект:5

Примечание:

№ на схеме:20

Наименование:Oil Tube

Каталожный номер:252900491

Комплект:1

Примечание:

№ на схеме:21

Наименование:Connector

Каталожный номер:803163961

Комплект:4

Примечание:6 GB5631.2-1985

№ на схеме:22

Наименование:Sway Bracket Pin

Каталожный номер:251400289

Комплект:2

Примечание:

№ на схеме:23

Наименование:Adjusting Cushion

Каталожный номер:250400178

Комплект:2

Примечание:

№ на схеме:24

Наименование:Sleeve

Каталожный номер:252108234

Комплект:2

Примечание:

№ на схеме:25

Наименование:Adjusting Cushion

Каталожный номер:250400177

Комплект:2

Примечание:

№ на схеме:26

Наименование:Sway Bracket

Каталожный номер:252900447

Комплект:1

Примечание:

№ на схеме:27

Наименование:Oil Tube

Каталожный номер:252900490

Комплект:1

Примечание:

№ на схеме:28

Наименование:Rubber Sleeve

Каталожный номер:252903961

Комплект:3

Примечание:
