Противовес

Противовес

← Рама задняя Система гидравлическая рабочая (часть 1) →

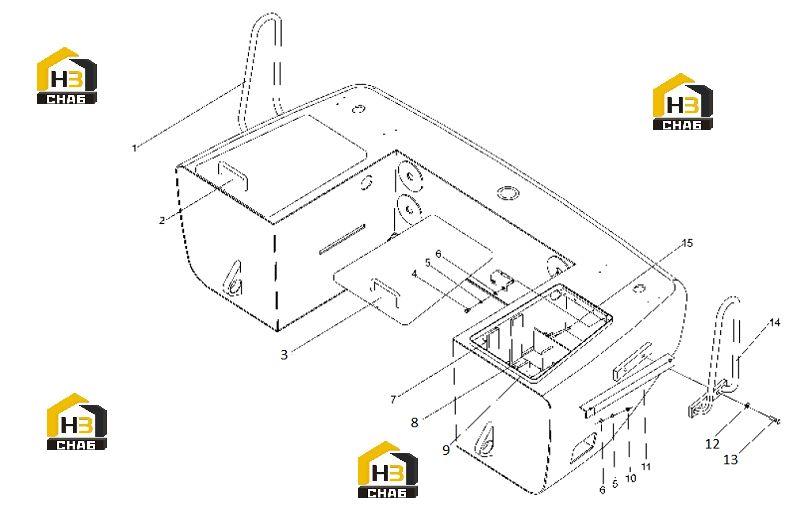

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Right Armrest
Каталожный номер:250700106
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Right Box Cover
Каталожный номер:252904010
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Left Box Cover
Каталожный номер:252904012
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bolt
Каталожный номер:805000033
Комплект:8
Примечание:M8x16 GB/T5783-2000
0 ₽
шт
№ на схеме:5
Наименование:Washer
Каталожный номер:805300010
Комплект:12
Примечание:8 GB/T93-1987
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:805300069
Комплект:12
Примечание:8 GB/T97.1-2002
0 ₽
шт
№ на схеме:7
Наименование:Rubber Pad
Каталожный номер:250900223
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Rubber Pad
Каталожный номер:252901510
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Rubber Pad
Каталожный номер:252901232
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Nut
Каталожный номер:805200045
Комплект:4
Примечание:M8 GB/T6170-2000
0 ₽
шт
№ на схеме:11
Наименование:AngleIron
Каталожный номер:252901171
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Washer
Каталожный номер:805300011
Комплект:4
Примечание:16 GB/T93-1987
0 ₽
шт
№ на схеме:13
Наименование:Bolt
Каталожный номер:805000028
Комплект:4
Примечание:M16x50 GB/T5783-2000
0 ₽
шт
№ на схеме:14
Наименование:Left Armrest
Каталожный номер:250700111
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Drawbench
Каталожный номер:252901443
Комплект:4
Примечание:
