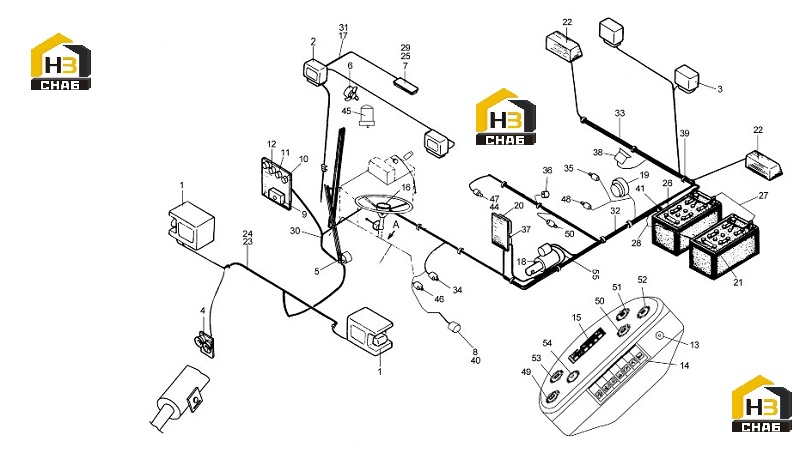

Система электрическая

← Сиденье в сборе xgzy01-iv (801902758) Крышка двигателя weichai с кондиционером (251804780) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Working Lamp

Каталожный номер:803502426

Комплект:2

Примечание:

№ на схеме:2

Наименование:Working Lamp

Каталожный номер:803502437

Комплект:2

Примечание:

№ на схеме:3

Наименование:Working Lamp

Каталожный номер:803502460

Комплект:2

Примечание:

№ на схеме:4

Наименование:Horn

Каталожный номер:803502413

Комплект:1

Примечание:

№ на схеме:5

Наименование:Rain Wiper

Каталожный номер:803502444

Комплект:1

Примечание:

№ на схеме:6

Наименование:Electric Fan

Каталожный номер:803502503

Комплект:1

Примечание:

№ на схеме:7

Наименование:Head Lamp

Каталожный номер:-

Комплект:1

Примечание:in the cab

№ на схеме:8

Наименование:Brake Switch

Каталожный номер:803604504

Комплект:1

Примечание:

№ на схеме:9

Наименование:Fuse Box

Каталожный номер:803701688

Комплект:1

Примечание:in the instrument box

№ на схеме:10

Наименование:Warning Buzzer

Каталожный номер:803502418

Комплект:1

Примечание:in the instrument box

№ на схеме:11

Наименование:Horn Relay

Каталожный номер:803605392

Комплект:1

Примечание:in the horn

№ на схеме:12

Наименование:Flasher

Каталожный номер:803701695

Комплект:1

Примечание:in the instrument box

№ на схеме:13

Наименование:Igniting Switch

Каталожный номер:803608667

Комплект:1

Примечание:in the instrument box

№ на схеме:14

Наименование:Switches

Каталожный номер:803605469

Комплект:1

Примечание:in the instrument box

№ на схеме:15

Наименование:Indicating Lamp Group

Каталожный номер:803502428

Комплект:1

Примечание:in the instrument box

№ на схеме:16

Наименование:Horn Button

Каталожный номер:-

Комплект:1

Примечание:in the steering wheel

№ на схеме:17

Наименование:Cab Wires

Каталожный номер:251800564

Комплект:1

Примечание:

№ на схеме:18

Наименование:Start Motor

Каталожный номер:-

Комплект:1

Примечание:in the engine

№ на схеме:19

Наименование:Alternator

Каталожный номер:-

Комплект:1

Примечание:in the engine

№ на схеме:20

Наименование:Main Power Switch

Каталожный номер:803608843

Комплект:1

Примечание:

№ на схеме:21

Наименование:Battery

Каталожный номер:803502471

Комплект:2

Примечание:

№ на схеме:22

Наименование:Rear Lamp

Каталожный номер:803502412

Комплект:2

Примечание:

№ на схеме:23

Наименование:Front Frame Wires

Каталожный номер:251801135

Комплект:1

Примечание:

№ на схеме:24

Наименование:Wires Clamp

Каталожный номер:803604568

Комплект:6

Примечание:

№ на схеме:25

Наименование:Fuse Box

Каталожный номер:803604496

Комплект:1

Примечание:

№ на схеме:26

Наименование:Battery Cable

Каталожный номер:803613922

Комплект:1

Примечание:

№ на схеме:27

Наименование:Battery Cable

Каталожный номер:803614143

Комплект:1

Примечание:

№ на схеме:28

Наименование:Battery Cable

Каталожный номер:803611375

Комплект:1

Примечание:

№ на схеме:29

Наименование:Rocker Switches

Каталожный номер:251800156

Комплект:1

Примечание:

№ на схеме:30

Наименование:Instrument Panel Wires

Каталожный номер:251300126

Комплект:1

Примечание:in instrument box

№ на схеме:31

Наименование:Wires Support

Каталожный номер:803604567

Комплект:18

Примечание:

№ на схеме:32

Наименование:Rear Frame Wires

Каталожный номер:251801149

Комплект:1

Примечание:

№ на схеме:32.1

Наименование:Rear Frame Wires

Каталожный номер:251801144

Комплект:1

Примечание:

№ на схеме:33

Наименование:Rear Lamp Wires

Каталожный номер:251801150

Комплект:1

Примечание:

№ на схеме:34

Наименование:T/M Oil Temperature Sensor

Каталожный номер:803502420

Комплект:1

Примечание:in instrument box

№ на схеме:35

Наименование:Water Temperature Sensor

Каталожный номер:250100115

Комплект:1

Примечание:in instrument box

№ на схеме:36

Наименование:Pressure Switch

Каталожный номер:803604606

Комплект:1

Примечание:

№ на схеме:37

Наименование:Relay

Каталожный номер:803608668

Комплект:1

Примечание:

№ на схеме:38

Наименование:Reversing Alarm

Каталожный номер:803504584

Комплект:1

Примечание:optional

№ на схеме:39

Наименование:Wires Clamp

Каталожный номер:803604566

Комплект:5

Примечание:

№ на схеме:40

Наименование:Air Pressure Pipe

Каталожный номер:251801349

Комплект:1

Примечание:in instrument box

№ на схеме:40.1

Наименование:Air Pressure Pipe

Каталожный номер:250900398

Комплект:1

Примечание:in instrument box

№ на схеме:41

Наименование:Rubber sleeve

Каталожный номер:801902743

Комплект:4

Примечание:

№ на схеме:44

Наименование:Engine Oil Pressure Pipe

Каталожный номер:251801348

Комплект:1

Примечание:in instrument box

№ на схеме:44.1

Наименование:Engine Oil Pressure Pipe

Каталожный номер:250900565

Комплект:1

Примечание:in instrument box

№ на схеме:45

Наименование:Electronic Alarm

Каталожный номер:253100113

Комплект:1

Примечание:optional

№ на схеме:46

Наименование:Reversing Alarm Switch

Каталожный номер:803502504

Комплект:1

Примечание:

№ на схеме:47

Наименование:Joint

Каталожный номер:251400351

Комплект:2

Примечание:

№ на схеме:48

Наименование:Oil Cut off Electro Magnetic Valve

Каталожный номер:-

Комплект:1

Примечание:in engine

№ на схеме:49

Наименование:Hour Accumulator

Каталожный номер:803502517

Комплект:1

Примечание:in instrument box

№ на схеме:50

Наименование:T/M Oil Temperature Meter

Каталожный номер:803502414

Комплект:1

Примечание:in instrument box

№ на схеме:51

Наименование:Air Pressure Meter

Каталожный номер:803502856

Комплект:1

Примечание:in instrument box

№ на схеме:52

Наименование:Voltage Meter

Каталожный номер:803502422

Комплект:1

Примечание:in instrument box

№ на схеме:53

Наименование:Engine Oil Pressure Meter

Каталожный номер:803502459

Комплект:1

Примечание:in instrument box

№ на схеме:54

Наименование:Engine Water Temperature Meter

Каталожный номер:803502410

Комплект:1

Примечание:in instrument box

№ на схеме:55

Наименование:Battery Cablk

Каталожный номер:803611393

Комплект:1

Примечание:
