Сиденье в сборе xgzy01-iv (801902758)

← Сиденье в сборе xgzy01-iii (801902762) Система электрическая →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

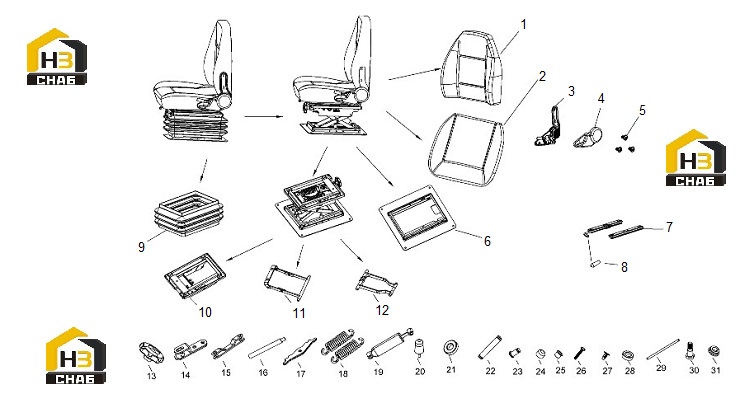

№ на схеме:1

Наименование:Seat Back Frame Assy.

Каталожный номер:FS16D-04-1000

Комплект:1

Примечание:

№ на схеме:2

Наименование:Seat Cushion Assy.

Каталожный номер:FS16D-04-2000

Комплект:1

Примечание:

№ на схеме:3

Наименование:Angle Adjuster (L)

Каталожный номер:FT166

Комплект:1

Примечание:

№ на схеме:4

Наименование:Plastic Cover

Каталожный номер:FTK166

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt With Washer

Каталожный номер:-

Комплект:3

Примечание:

№ на схеме:6

Наименование:Shock-Absorbing Lower Frame

Каталожный номер:FS16D-05-4200

Комплект:1

Примечание:

№ на схеме:7

Наименование:Sliding Track Assembly

Каталожный номер:FS16D-04-3000

Комплект:1

Примечание:

№ на схеме:8

Наименование:Plastic Lever

Каталожный номер:HBHC0008A0

Комплект:1

Примечание:

№ на схеме:9

Наименование:Rubber Sleeve

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:10

Наименование:Shock-Absorbing Upper Frame

Каталожный номер:FS16D-04-4100

Комплект:1

Примечание:

№ на схеме:11

Наименование:Outer Brace

Каталожный номер:HBJA0300B0

Комплект:1

Примечание:

№ на схеме:12

Наименование:Inner Brace

Каталожный номер:HBJA0200B0

Комплект:1

Примечание:

№ на схеме:13

Наименование:Shock-Absorbing Hand Wheel

Каталожный номер:FJ05-40

Комплект:1

Примечание:

№ на схеме:14

Наименование:Link Board Components

Каталожный номер:HBJA0600B0

Комплект:1

Примечание:

№ на схеме:15

Наименование:Step Plate Assembly

Каталожный номер:HBJA0500B0

Комплект:1

Примечание:

№ на схеме:16

Наименование:Adjusting Screw

Каталожный номер:FS16D-04-4302

Комплект:1

Примечание:

№ на схеме:17

Наименование:Spring Board

Каталожный номер:HBJA0402B0

Комплект:2

Примечание:

№ на схеме:18

Наименование:Shock-Absorbing Spring

Каталожный номер:FJ05-36

Комплект:2

Примечание:

№ на схеме:19

Наименование:Damper

Каталожный номер:HBJA0013A0

Комплект:1

Примечание:

№ на схеме:20

Наименование:Absorber

Каталожный номер:HBJA0005A0

Комплект:2

Примечание:

№ на схеме:21

Наименование:Plane Bearing

Каталожный номер:8102

Комплект:1

Примечание:

№ на схеме:22

Наименование:Long Pin

Каталожный номер:FJ02-05-01

Комплект:1

Примечание:(ф10x59)

№ на схеме:23

Наименование:Short Pin

Каталожный номер:HBJA0410F0

Комплект:2

Примечание:

№ на схеме:24

Наименование:Sliding Block

Каталожный номер:HBJA0003A3

Комплект:4

Примечание:

№ на схеме:25

Наименование:Lining Sleeve

Каталожный номер:HBJA0102A3

Комплект:4

Примечание:1

№ на схеме:26

Наименование:Damper Bolt

Каталожный номер:HBJA0012F0

Комплект:2

Примечание:

№ на схеме:27

Наименование:F Buckle

Каталожный номер:HBJB0024A0

Комплект:28

Примечание:

№ на схеме:28

Наименование:Bearing Sleeve

Каталожный номер:FJ05-46

Комплект:1

Примечание:

№ на схеме:29

Наименование:Fixing Shaft

Каталожный номер:HBJA0001E0

Комплект:1

Примечание:

№ на схеме:30

Наименование:Step Bolt

Каталожный номер:HBJA0006F0

Комплект:2

Примечание:

№ на схеме:31

Наименование:Lining Sleeve 2

Каталожный номер:HBJA0009A3

Комплект:1

Примечание:
