Ковш карьерный 2.7 (253000539)

Ковш карьерный 2.7 (253000539)

← Ковш в сборе 2.7 (253000538) Ковш 3.0 (250900501) →

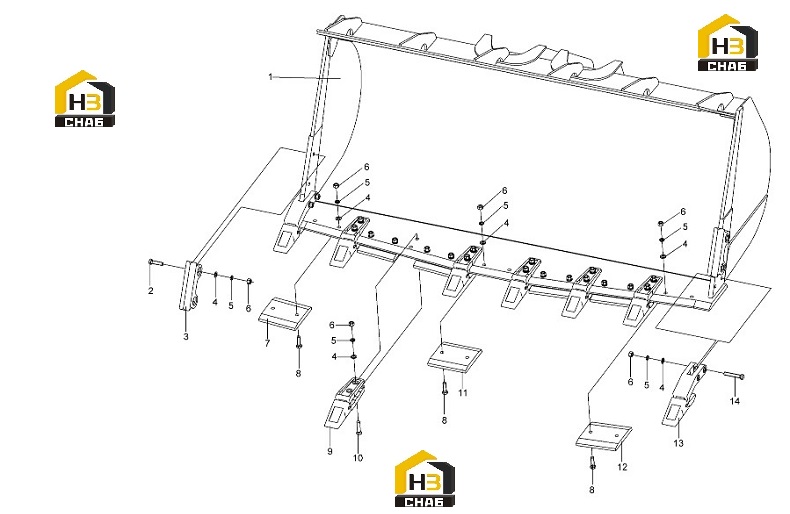

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bucket
Каталожный номер:252101776
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt
Каталожный номер:805000113
Комплект:4
Примечание:M20x80 GB/T5783-2000
0 ₽
шт
№ на схеме:3
Наименование:Protection Sleeve
Каталожный номер:252101005
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:805301276
Комплект:30
Примечание:20 GB/T95-2002
0 ₽
шт
№ на схеме:5
Наименование:Washer
Каталожный номер:805300023
Комплект:30
Примечание:20 GB/T93-1987
0 ₽
шт
№ на схеме:6
Наименование:Nut
Каталожный номер:805200052
Комплект:30
Примечание:20 GB/T6170-2000
0 ₽
шт
№ на схеме:7
Наименование:Cutting Edge (R)
Каталожный номер:252101775
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt
Каталожный номер:805000379
Комплект:14
Примечание:M20x70 GB/T5783-2000
0 ₽
шт
№ на схеме:9
Наименование:Center Tooth Assy.
Каталожный номер:819906012
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bolt
Каталожный номер:252100838
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Middle Cutting Edge
Каталожный номер:252101773
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Cutting Edge (L)
Каталожный номер:252101774
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Side Tooth Assy.
Каталожный номер:819906011
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Bolt
Каталожный номер:805000250
Комплект:4
Примечание:M20x100 GB/T5783-2000
