Ковш 3.0 (250900501)

Ковш 3.0 (250900501)

← Ковш карьерный 2.7 (253000539) Ковш для легких материалов 3.5 (253000542) →

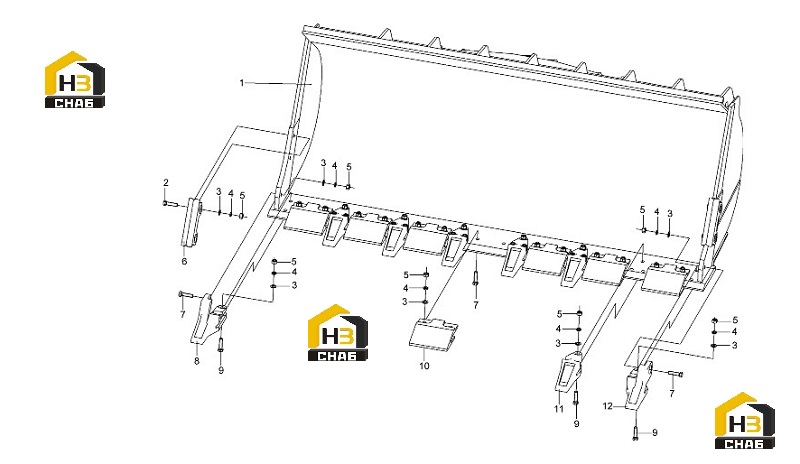

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bucket
Каталожный номер:252101783
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt
Каталожный номер:805000113
Комплект:4
Примечание:M20x80 GB/T5783-2000
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:805301276
Комплект:38
Примечание:20 GB/T95-2002
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:805300023
Комплект:38
Примечание:20 GB/T93-1987
0 ₽
шт
№ на схеме:5
Наименование:Nut
Каталожный номер:805200052
Комплект:38
Примечание:20 GB/T6170-2000
0 ₽
шт
№ на схеме:6
Наименование:Protection Sleeve
Каталожный номер:252101005
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt
Каталожный номер:805000379
Комплект:16
Примечание:M20x70 GB/T5782-2000
0 ₽
шт
№ на схеме:8
Наименование:Side Tooth (R)
Каталожный номер:252101232
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bolt
Каталожный номер:805000374
Комплект:22
Примечание:M20x90 GB/T5783-2000
0 ₽
шт
№ на схеме:10
Наименование:Blade
Каталожный номер:252101235
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Tooth
Каталожный номер:252101234
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Side Tooth (L)
Каталожный номер:252101231
Комплект:1
Примечание:
