Узел соединения цилиндра стрелы 252912269

← Узел соединения ковша 252911278 Узел опоры цилиндра стрелы 252912261 →

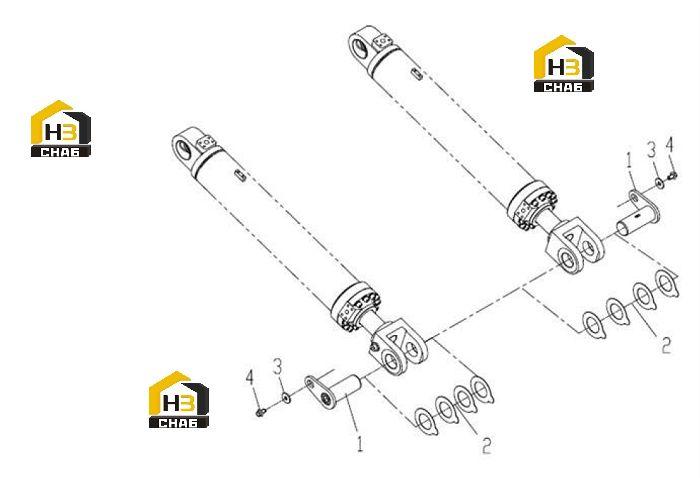

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PIN

Каталожный номер:252102673

Комплект:2

Примечание:

№ на схеме:2

Наименование:SHIM

Каталожный номер:252101316

Комплект:8

Примечание:

№ на схеме:3

Наименование:SHIM

Каталожный номер:253102301

Комплект:2

Примечание:

№ на схеме:4

Наименование:Screw M16×25

Каталожный номер:805048032

Комплект:2

Примечание:GB/T16674.1-2004 M16×25
