Узел соединения ковша 252911278

Узел соединения ковша 252911278

← Узел рулевой тяги 252912273 Узел соединения цилиндра стрелы 252912269 →

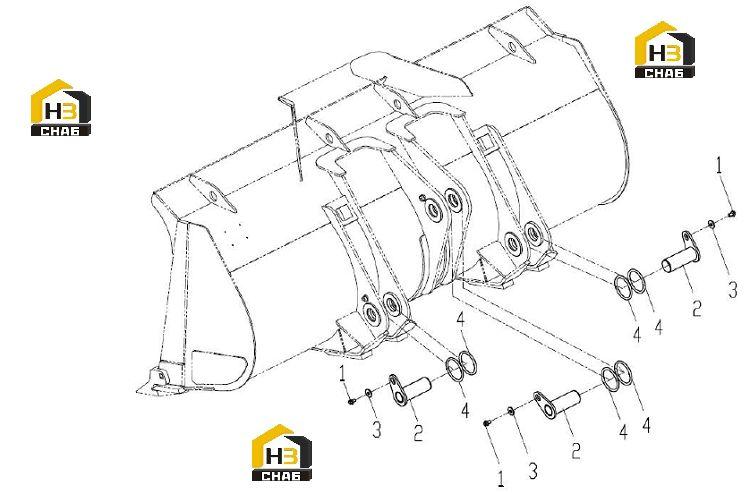

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:SCREW
Каталожный номер:805048032
Комплект:3
Примечание:GB/T16674.1-2004 M16×25
0 ₽
шт
№ на схеме:2
Наименование:PIN
Каталожный номер:252112100
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:SHIM
Каталожный номер:253102301
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:O-RING
Каталожный номер:252100394
Комплект:6
Примечание:
