Цилиндр правый стрелы 803078310_3030

Цилиндр правый стрелы 803078310_3030

← Цилиндр левый стрелы 803078309_3030 Система гидравлическая управления рулем 252117679 →

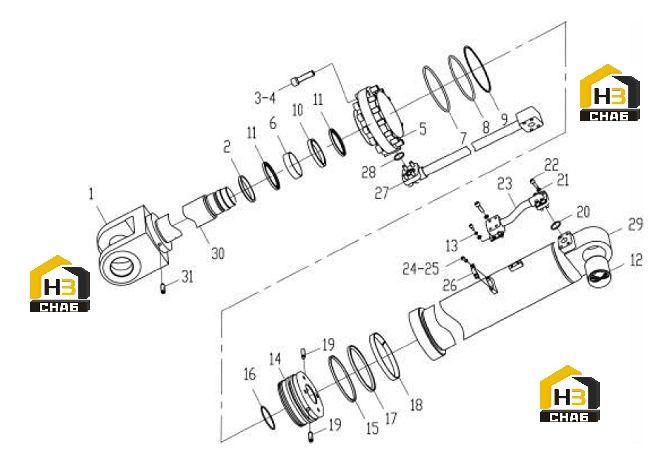

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:-
Наименование:CYLINDER ASSEMBLY KIT
Каталожный номер:860134961
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:1
Наименование:PISTON ROD
Каталожный номер:860139997
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:DUST SEAL RING
Каталожный номер:803197180
Комплект:1
Примечание:90×100×6
0 ₽
шт
№ на схеме:3
Наименование:SCREW
Каталожный номер:805140341
Комплект:16
Примечание:M16×60
0 ₽
шт
№ на схеме:4
Наименование:WASHER
Каталожный номер:805338597
Комплект:16
Примечание:16
0 ₽
шт
№ на схеме:5
Наименование:BUSHING
Каталожный номер:860139998
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:SEAL
Каталожный номер:803197183
Комплект:1
Примечание:90×105×11.4
0 ₽
шт
№ на схеме:7
Наименование:RING
Каталожный номер:803196328
Комплект:1
Примечание:160×3.1
0 ₽
шт
№ на схеме:8
Наименование:RING
Каталожный номер:803195721
Комплект:1
Примечание:160×5.7
0 ₽
шт
№ на схеме:9
Наименование:RING
Каталожный номер:803197202
Комплект:1
Примечание:153×162×2
0 ₽
шт
№ на схеме:10
Наименование:SUPPORT
Каталожный номер:803197184
Комплект:1
Примечание:90×105.1×6.3
0 ₽
шт
№ на схеме:11
Наименование:RING
Каталожный номер:803197796
Комплект:2
Примечание:95×90×20
0 ₽
шт
№ на схеме:12
Наименование:CYLINDER
Каталожный номер:860140003
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:WASHER
Каталожный номер:805338593
Комплект:2
Примечание:8
0 ₽
шт
№ на схеме:14
Наименование:PISTON
Каталожный номер:910601162
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:RING
Каталожный номер:803197205
Комплект:1
Примечание:152×160×6.2
0 ₽
шт
№ на схеме:16
Наименование:RING
Каталожный номер:803307612
Комплект:1
Примечание:100×5.7
0 ₽
шт
№ на схеме:17
Наименование:RING
Каталожный номер:803197186
Комплект:2
Примечание:160×154×15
0 ₽
шт
№ на схеме:18
Наименование:RING
Каталожный номер:803197702
Комплект:1
Примечание:160×8.1
0 ₽
шт
№ на схеме:19
Наименование:SCREW
Каталожный номер:805140344
Комплект:2
Примечание:M12×45
0 ₽
шт
№ на схеме:20
Наименование:RING
Каталожный номер:803383415
Комплект:1
Примечание:35×3.1
0 ₽
шт
№ на схеме:21
Наименование:WASHER
Каталожный номер:805338594
Комплект:8
Примечание:10
0 ₽
шт
№ на схеме:22
Наименование:SCREW
Каталожный номер:805140348
Комплект:8
Примечание:M10×35
0 ₽
шт
№ на схеме:23
Наименование:TUBE
Каталожный номер:860140005
Комплект:1
Примечание:Z5G_7_1_3D_05 2
0 ₽
шт
№ на схеме:24
Наименование:WASHER
Каталожный номер:805338595
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:SCREW
Каталожный номер:805140338
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:SUPPORT PLATE HOLDER
Каталожный номер:910600646
Комплект:1
Примечание:XGYG01_138C-07
0 ₽
шт
№ на схеме:27
Наименование:TUBE
Каталожный номер:860140006
Комплект:1
Примечание:Z5G_7_1_3D_04 1
0 ₽
шт
№ на схеме:28
Наименование:RING
Каталожный номер:803195335
Комплект:1
Примечание:35×3.1
0 ₽
шт
№ на схеме:29
Наименование:BUSHING
Каталожный номер:910601167
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:PPISTAN
Каталожный номер:860140004
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:SCREW
Каталожный номер:805140343
Комплект:1
Примечание:
