Система гидравлическая управления рулем 252117679

← Цилиндр правый стрелы 803078310_3030 Сборка клапанов 252911913 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

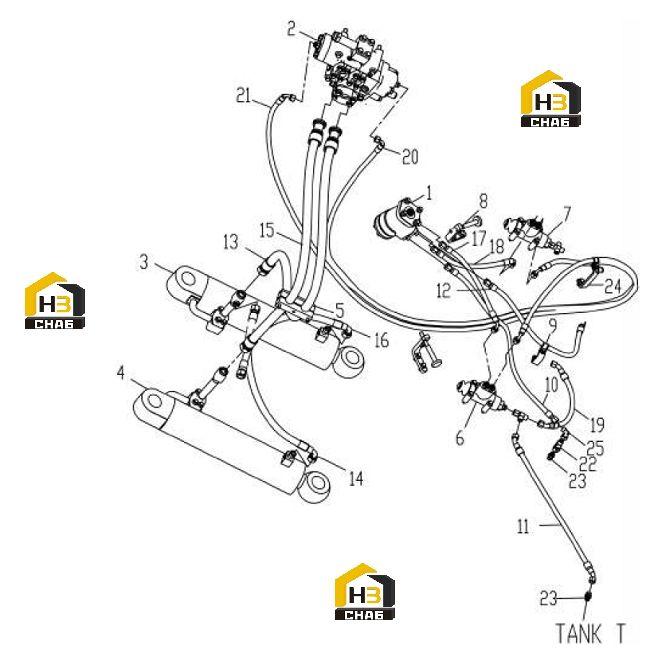

№ на схеме:1

Наименование:STEERING PUMP

Каталожный номер:251808045

Комплект:1

Примечание:

№ на схеме:2

Наименование:VALVE

Каталожный номер:252911913

Комплект:2

Примечание:

№ на схеме:3

Наименование:RIGHT SWIVEL CYLINDER ASSEMBLY

Каталожный номер:252911078

Комплект:1

Примечание:

№ на схеме:4

Наименование:LEFT ROTARY CYLINDER ASSEMBLY

Каталожный номер:252911081

Комплект:1

Примечание:

№ на схеме:5

Наименование:Clamp

Каталожный номер:252909533

Комплект:1

Примечание:

№ на схеме:6

Наименование:VALVE

Каталожный номер:252909537

Комплект:1

Примечание:

№ на схеме:7

Наименование:VALVE

Каталожный номер:253007928

Комплект:1

Примечание:

№ на схеме:8

Наименование:MOUNTING THE STEERING LIMIT BAR

Каталожный номер:252909536

Комплект:1

Примечание:

№ на схеме:9

Наименование:MOUNTING THE HOSE CLAMP

Каталожный номер:252909538

Комплект:1

Примечание:

№ на схеме:10

Наименование:HOSE

Каталожный номер:803176216

Комплект:1

Примечание:

№ на схеме:11

Наименование:HOSE

Каталожный номер:803183827

Комплект:1

Примечание:

№ на схеме:12

Наименование:HOSE

Каталожный номер:803306412

Комплект:1

Примечание:

№ на схеме:13

Наименование:HOSE

Каталожный номер:803410775

Комплект:2

Примечание:

№ на схеме:14

Наименование:HOSE

Каталожный номер:252900268

Комплект:1

Примечание:

№ на схеме:15

Наименование:HOSE

Каталожный номер:803410777

Комплект:1

Примечание:

№ на схеме:16

Наименование:HOSE

Каталожный номер:252900268

Комплект:1

Примечание:

№ на схеме:17

Наименование:HOSE

Каталожный номер:252900274

Комплект:1

Примечание:

№ на схеме:18

Наименование:HOSE

Каталожный номер:252900274

Комплект:1

Примечание:

№ на схеме:19

Наименование:HOSE

Каталожный номер:252908376

Комплект:1

Примечание:

№ на схеме:20

Наименование:HOSE

Каталожный номер:803190812

Комплект:1

Примечание:

№ на схеме:21

Наименование:HOSE

Каталожный номер:803181517

Комплект:1

Примечание:

№ на схеме:22

Наименование:CONNECTOR

Каталожный номер:803162089

Комплект:2

Примечание:

№ на схеме:23

Наименование:CONNECTOR

Каталожный номер:805002295

Комплект:2

Примечание:

№ на схеме:24

Наименование:MOUNTING THE HOSES

Каталожный номер:252909539

Комплект:1

Примечание:

№ на схеме:25

Наименование:CONNECTOR

Каталожный номер:803103351

Комплект:3

Примечание:
