Сапун в сборе 251807810

Сапун в сборе 251807810

← Бак гидравлический 253008072 Насос 252117681 →

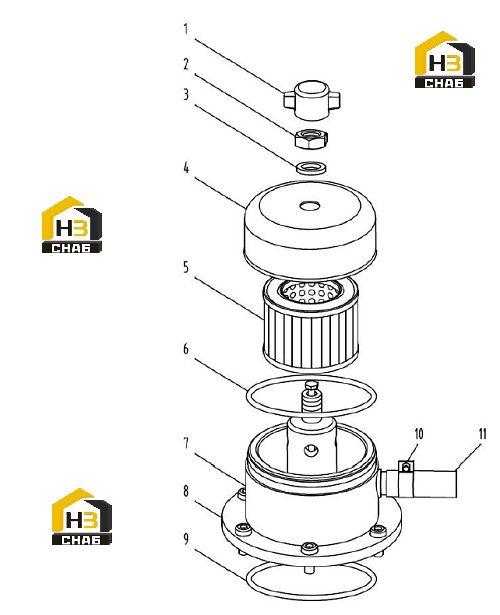

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:-
Наименование:SEALING KIT
Каталожный номер:860140942
Комплект:1
Примечание:9
0 ₽
шт
№ на схеме:1
Наименование:COVER
Каталожный номер:860141571
Комплект:1
Примечание:B013830
0 ₽
шт
№ на схеме:2
Наименование:NUT
Каталожный номер:860141573
Комплект:1
Примечание:B023489 M12
0 ₽
шт
№ на схеме:3
Наименование:WASHER
Каталожный номер:860141572
Комплект:1
Примечание:P063333 12
0 ₽
шт
№ на схеме:4
Наименование:COVER
Каталожный номер:860141574
Комплект:1
Примечание:B011256
0 ₽
шт
№ на схеме:5
Наименование:FILTER ELEMENT
Каталожный номер:803086817
Комплект:1
Примечание:P040249
0 ₽
шт
№ на схеме:6
Наименование:RING
Каталожный номер:801100116
Комплект:1
Примечание:B031153 75X3.1
0 ₽
шт
№ на схеме:7
Наименование:AIR FILTER
Каталожный номер:860141570
Комплект:1
Примечание:ZPAG2005-XC-01
0 ₽
шт
№ на схеме:8
Наименование:SCREW
Каталожный номер:860141577
Комплект:6
Примечание:B023488 M6X14
0 ₽
шт
№ на схеме:9
Наименование:RING
Каталожный номер:803409955
Комплект:1
Примечание:B031154 80X3.1
0 ₽
шт
№ на схеме:10
Наименование:Clamp
Каталожный номер:860141576
Комплект:1
Примечание:Y040029 φ20
0 ₽
шт
№ на схеме:11
Наименование:HOSE
Каталожный номер:860141581
Комплект:1
Примечание:B010913 φ14 0.9
