Бак гидравлический 253008072

← Система рабочая гидравлическая 252117680 Сапун в сборе 251807810 →

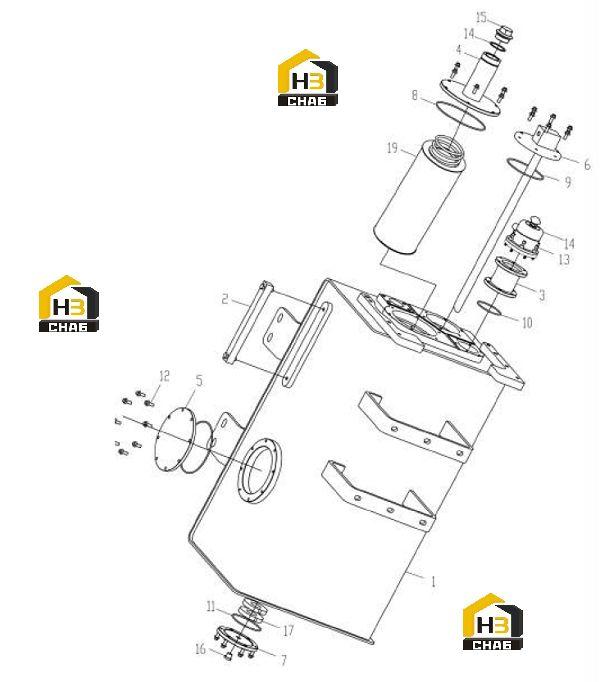

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:TANK

Каталожный номер:253008062

Комплект:1

Примечание:

№ на схеме:2

Наименование:LEVEL VIEWER

Каталожный номер:803201534

Комплект:1

Примечание:

№ на схеме:3

Наименование:TUBE

Каталожный номер:252911728

Комплект:1

Примечание:

№ на схеме:4

Наименование:SUPPORT

Каталожный номер:252912233

Комплект:1

Примечание:

№ на схеме:5

Наименование:COVER

Каталожный номер:251808558

Комплект:1

Примечание:

№ на схеме:6

Наименование:COVER

Каталожный номер:252911770

Комплект:1

Примечание:

№ на схеме:7

Наименование:COVER

Каталожный номер:252911768

Комплект:1

Примечание:

№ на схеме:8

Наименование:RING

Каталожный номер:803401168

Комплект:2

Примечание:164.69×3.53

№ на схеме:9

Наименование:RING

Каталожный номер:803401156

Комплект:1

Примечание:120.24×3.53

№ на схеме:10

Наименование:RING

Каталожный номер:803401142

Комплект:1

Примечание:75.79×3.53

№ на схеме:11

Наименование:RING

Каталожный номер:803401148

Комплект:1

Примечание:94.84×3.53

№ на схеме:12

Наименование:SCREW

Каталожный номер:805004756

Комплект:26

Примечание:GB/T16674.1-2004 M8×20

№ на схеме:13

Наименование:SCREW

Каталожный номер:805100059

Комплект:6

Примечание:GB/T70.1-2008 M6×20

№ на схеме:14

Наименование:AIR FILTER

Каталожный номер:251807810

Комплект:1

Примечание:

№ на схеме:15

Наименование:WASHER

Каталожный номер:803164100

Комплект:1

Примечание:45

№ на схеме:16

Наименование:PLUG

Каталожный номер:252905762

Комплект:1

Примечание:M45×1.5

№ на схеме:17

Наименование:PLUG

Каталожный номер:803166450

Комплект:1

Примечание:

№ на схеме:18

Наименование:MAGNET

Каталожный номер:250200145

Комплект:2

Примечание:

№ на схеме:19

Наименование:FILTER ELEMENT

Каталожный номер:803164329

Комплект:1

Примечание:
