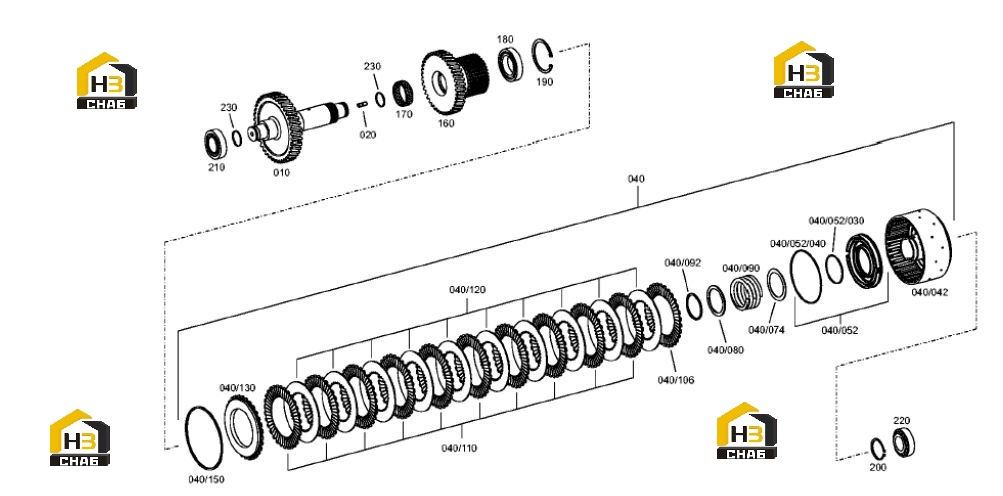

Пластины фрикционные (часть 5)

← Пластины фрикционные (часть 4) Пластины фрикционные (часть 6) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:/150

Наименование:RETAINER

Каталожный номер:---

Комплект:1

Примечание:

№ на схеме:/130

Наименование:SHIM

Каталожный номер:4657.371.045

Комплект:1

Примечание:Z=34

№ на схеме:/120

Наименование:DISK

Каталожный номер:0501.316.592

Комплект:10

Примечание:

№ на схеме:/110

Наименование:DISK

Каталожный номер:0501.212.370

Комплект:10

Примечание:

№ на схеме:/106

Наименование:RING

Каталожный номер:0501.212.371

Комплект:1

Примечание:

№ на схеме:/092

Наименование:RING

Каталожный номер:0501.324.228

Комплект:1

Примечание:

№ на схеме://030

Наименование:O-RING

Каталожный номер:0634.313.643

Комплект:1

Примечание:

№ на схеме:/080

Наименование:SUPPORTING

Каталожный номер:0730.011.028

Комплект:1

Примечание:

№ на схеме:/074

Наименование:WASHER

Каталожный номер:0730.110.373

Комплект:1

Примечание:

№ на схеме://040

Наименование:O-RING

Каталожный номер:0634.313.719

Комплект:1

Примечание:

№ на схеме:/150

Наименование:RETAINER

Каталожный номер:0730.513.701

Комплект:1

Примечание:h=2,1

№ на схеме:/090

Наименование:COMPRESSION

Каталожный номер:0732.042.711

Комплект:1

Примечание:

№ на схеме:/150

Наименование:RETAINER

Каталожный номер:0730.513.702

Комплект:1

Примечание:h=2,25

№ на схеме:/150

Наименование:RETAINER

Каталожный номер:0730.513.707

Комплект:1

Примечание:h=3,0

№ на схеме:/150

Наименование:RETAINER

Каталожный номер:0730.513.704

Комплект:1

Примечание:h=2,55

№ на схеме:/150

Наименование:RETAINER

Каталожный номер:0730.513.705

Комплект:1

Примечание:h=2,7

№ на схеме:/150

Наименование:RETAINER

Каталожный номер:0730.513.706

Комплект:1

Примечание:h=2,85

№ на схеме:/052

Наименование:PISTON

Каталожный номер:4657.275.006

Комплект:1

Примечание:

№ на схеме:/150

Наименование:RETAINER

Каталожный номер:0730.513.708

Комплект:1

Примечание:h=3,15

№ на схеме:/150

Наименование:RETAINER

Каталожный номер:0730.513.709

Комплект:1

Примечание:h=3,30

№ на схеме:/150

Наименование:RETAINER

Каталожный номер:0730.513.710

Комплект:1

Примечание:h=3,45

№ на схеме:/150

Наименование:RETAINER

Каталожный номер:0730.513.711

Комплект:1

Примечание:h=3,60

№ на схеме:/150

Наименование:RETAINER

Каталожный номер:0730.513.712

Комплект:1

Примечание:h=3,75

№ на схеме:/150

Наименование:RETAINER

Каталожный номер:0730.513.713

Комплект:1

Примечание:h=3,90

№ на схеме:/150

Наименование:RETAINER

Каталожный номер:0730.513.714

Комплект:1

Примечание:h=4,05

№ на схеме:/150

Наименование:RETAINER

Каталожный номер:0730.513.715

Комплект:1

Примечание:h=4,20

№ на схеме:/150

Наименование:RETAINER

Каталожный номер:0730.513.703

Комплект:1

Примечание:h=2,4

№ на схеме:/042

Наименование:DISK

Каталожный номер:4657.375.019

Комплект:1

Примечание:

№ на схеме:010

Наименование:AXIS

Каталожный номер:4657.375.020

Комплект:1

Примечание:

№ на схеме:020

Наименование:PRISONER

Каталожный номер:0636.607.039

Комплект:1

Примечание:

№ на схеме:040

Наименование:CLUTCH

Каталожный номер:4657.275.010

Комплект:1

Примечание:

№ на схеме:160

Наименование:GUIDE WHEEL

Каталожный номер:4657.375.003

Комплект:1

Примечание:Z=52

№ на схеме:170

Наименование:NEEDLE ROLLER BEARING

Каталожный номер:0735.321.408

Комплект:1

Примечание:

№ на схеме:180

Наименование:BEARINGS

Каталожный номер:0735.301.814

Комплект:1

Примечание:

№ на схеме:190

Наименование:RETAINER

Каталожный номер:0630.502.042

Комплект:1

Примечание:

№ на схеме:200

Наименование:RETAINER

Каталожный номер:0630.501.038

Комплект:1

Примечание:

№ на схеме:210

Наименование:BEARINGS

Каталожный номер:0735.300.550

Комплект:1

Примечание:

№ на схеме:220

Наименование:BEARINGS

Каталожный номер:0735.300.550

Комплект:1

Примечание:

№ на схеме:230

Наименование:RING

Каталожный номер:0734.401.267

Комплект:2

Примечание:
