Пластины фрикционные (часть 4)

← Пластины фрикционные (часть 3) Пластины фрикционные (часть 5) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

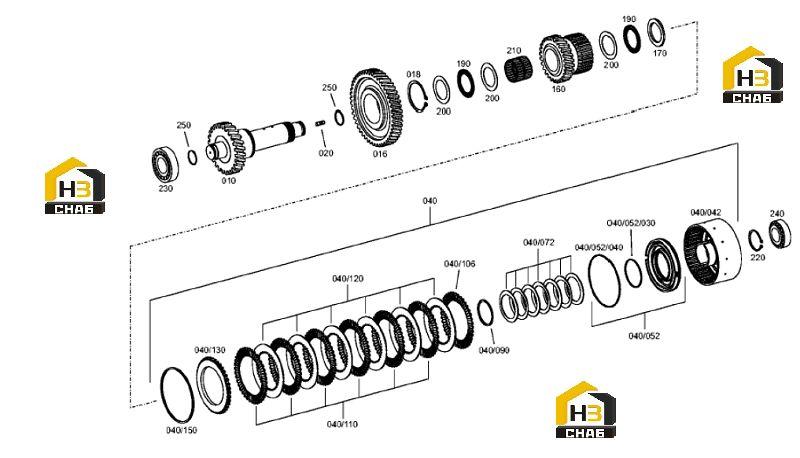

№ на схеме://030

Наименование:O-RING

Каталожный номер:0634.313.643

Комплект:1

Примечание:

№ на схеме://040

Наименование:O-RING

Каталожный номер:0634.313.719

Комплект:1

Примечание:

№ на схеме:/072

Наименование:SPRING

Каталожный номер:0501.316.541

Комплект:7

Примечание:

№ на схеме:/090

Наименование:RING

Каталожный номер:0501.324.228

Комплект:1

Примечание:

№ на схеме:/106

Наименование:EXTERNAL CLUTCH DISC

Каталожный номер:0501.212.373

Комплект:1

Примечание:

№ на схеме:/110

Наименование:DISK

Каталожный номер:0501.212.372

Комплект:6

Примечание:

№ на схеме:/120

Наименование:INNER CLUTCH DISK

Каталожный номер:0501.316.591

Комплект:6

Примечание:

№ на схеме:/130

Наименование:SHIM

Каталожный номер:0501.316.594

Комплект:1

Примечание:

№ на схеме:/150

Наименование:RETAINER

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:/150

Наименование:RETAINER

Каталожный номер:0730.513.684

Комплект:1

Примечание:h=2,10

№ на схеме:/150

Наименование:RETAINER

Каталожный номер:0730.513.685

Комплект:1

Примечание:h=2,25

№ на схеме:/150

Наименование:RETAINER

Каталожный номер:0730.513.686

Комплект:1

Примечание:h=2,40

№ на схеме:/150

Наименование:RETAINER

Каталожный номер:0730.513.692

Комплект:1

Примечание:h=3,45

№ на схеме:/150

Наименование:RETAINER

Каталожный номер:0730.513.688

Комплект:1

Примечание:h=2,70

№ на схеме:/150

Наименование:RETAINER

Каталожный номер:0730.513.698

Комплект:1

Примечание:h=2.85

№ на схеме:/150

Наименование:RETAINER

Каталожный номер:0730.513.689

Комплект:1

Примечание:h=3,00

№ на схеме:/150

Наименование:RETAINER

Каталожный номер:0730.513.690

Комплект:1

Примечание:h=3,15

№ на схеме:/150

Наименование:RETAINER

Каталожный номер:0730.513.691

Комплект:1

Примечание:h=3,30

№ на схеме:/052

Наименование:PISTON

Каталожный номер:4657.275.006

Комплект:1

Примечание:

№ на схеме:/150

Наименование:RETAINER

Каталожный номер:0730.513.693

Комплект:1

Примечание:h=3,60

№ на схеме:/150

Наименование:RETAINER

Каталожный номер:0730.513.694

Комплект:1

Примечание:h=3,75

№ на схеме:/150

Наименование:RETAINER

Каталожный номер:0730.513.695

Комплект:1

Примечание:h=3,90

№ на схеме:/150

Наименование:RETAINER

Каталожный номер:0730.513.696

Комплект:1

Примечание:h=4,05

№ на схеме:/150

Наименование:RETAINER

Каталожный номер:0730.513.697

Комплект:1

Примечание:h=4,20

№ на схеме:/150

Наименование:RETAINER

Каталожный номер:0730.513.687

Комплект:1

Примечание:h=2,55

№ на схеме:/042

Наименование:CLUTCH DISC PACKAGE

Каталожный номер:4657.374.037

Комплект:1

Примечание:

№ на схеме:010

Наименование:AXIS

Каталожный номер:4657.374.044

Комплект:1

Примечание:Z=30

№ на схеме:016

Наименование:FROST

Каталожный номер:4657.374.008

Комплект:1

Примечание:

№ на схеме:018

Наименование:RETAINER

Каталожный номер:0630.501.050

Комплект:1

Примечание:

№ на схеме:020

Наименование:PRISONER

Каталожный номер:0636.607.039

Комплект:1

Примечание:

№ на схеме:040

Наименование:CLUTCH

Каталожный номер:4657.274.016

Комплект:1

Примечание:

№ на схеме:160

Наименование:GUIDE WHEEL

Каталожный номер:4657.374.007

Комплект:1

Примечание:Z=36

№ на схеме:170

Наименование:DISK

Каталожный номер:0635.290.114

Комплект:1

Примечание:

№ на схеме:190

Наименование:AXIAL POSITIONING PLATE

Каталожный номер:0735.368.076

Комплект:2

Примечание:

№ на схеме:200

Наименование:AXIAL WASHER

Каталожный номер:0501.334.358

Комплект:3

Примечание:

№ на схеме:210

Наименование:NEEDLE ROLLER BEARING

Каталожный номер:0735.321.508

Комплект:1

Примечание:

№ на схеме:220

Наименование:RETAINER

Каталожный номер:0630.501.038

Комплект:1

Примечание:

№ на схеме:230

Наименование:BEARINGS

Каталожный номер:0735.300.548

Комплект:1

Примечание:

№ на схеме:240

Наименование:BEARINGS

Каталожный номер:0735.300.550

Комплект:1

Примечание:

№ на схеме:250

Наименование:RING

Каталожный номер:0734.401.267

Комплект:2

Примечание:
