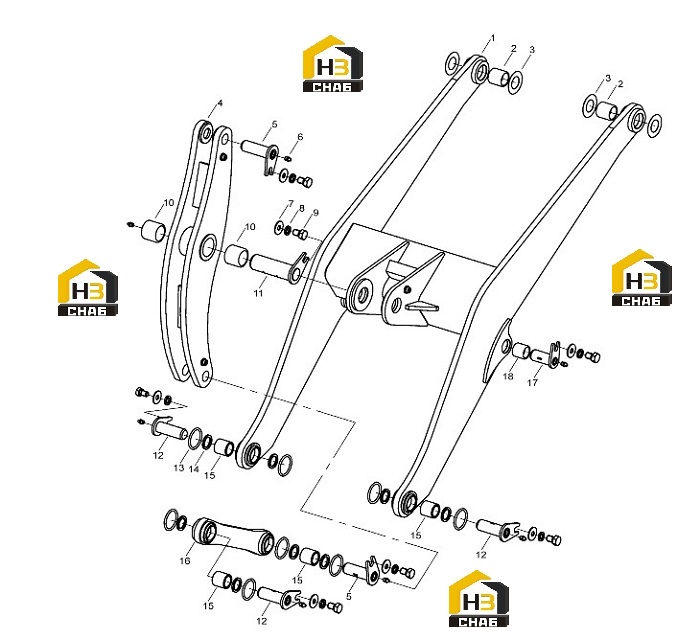

Система рабочего шатуна
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1B
Каталожный номер:252601696
Комплект:1
Примечание:Погрузчик со сверхвысокой стрелой 3500mm
№ на схеме:1A
Каталожный номер:252605717
Комплект:1
Примечание:Рычажный механизм 3200mm
№ на схеме:1
Каталожный номер:252605707
Комплект:1
Примечание:Стандартная компоновка 2900mm
№ на схеме:5
Каталожный номер:252600344
Комплект:2
Примечание:
№ на схеме:6
Каталожный номер:801100336
Комплект:8
Примечание:M10x1 JВ/Т7940.1-1995
№ на схеме:9
Каталожный номер:805000022
Комплект:8
Примечание:M16x25 GВ/Т5783-2000
№ на схеме:12
Каталожный номер:252600341
Комплект:3
Примечание:
№ на схеме:14
Каталожный номер:803164079
Комплект:8
Примечание:B60x80x8 СВ9877.1-1988
№ на схеме:16B
Каталожный номер:252601103
Комплект:1
Примечание:Погрузчик со сверхвысокой стрелой
№ на схеме:16A
Каталожный номер:252600605
Комплект:1
Примечание:Рычажный механизм
№ на схеме:16
Каталожный номер:252600336
Комплект:1
Примечание:Стандартная компоновка
№ на схеме:17
Каталожный номер:252600348
Комплект:2
Примечание:
