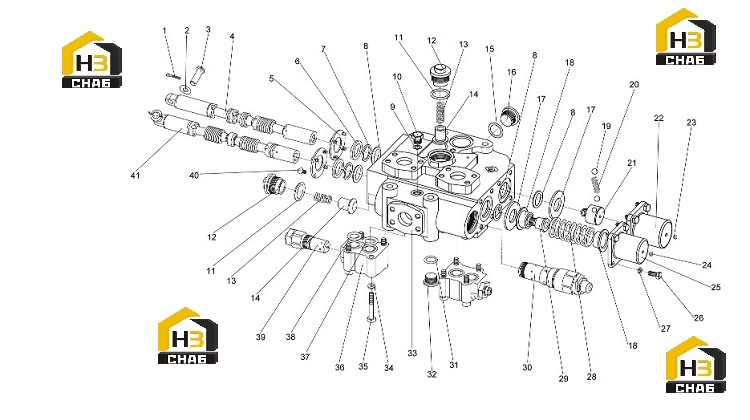

Клапан распределительный df25b2(30g) (часть2)

← Цилиндр левый и правый поворотный (часть2) Система рабочего шатуна →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Шплинт

Каталожный номер:GB91-86

Комплект:2

Примечание:4x20

№ на схеме:2

Наименование:Шайба

Каталожный номер:GB97.2-85

Комплект:2

Примечание:12

№ на схеме:3

Наименование:Шпонка

Каталожный номер:DF-32-01

Комплект:2

Примечание:

№ на схеме:4

Наименование:Шток клапана стрелы

Каталожный номер:GDF-25-03b

Комплект:1

Примечание:

№ на схеме:5

Наименование:Нажимная планка

Каталожный номер:GDF-32-04

Комплект:2

Примечание:

№ на схеме:6

Наименование:Пылезащитное кольцо

Каталожный номер:CK28

Комплект:2

Примечание:CK28

№ на схеме:7

Наименование:Шайба

Каталожный номер:GDF-32-02

Комплект:2

Примечание:

№ на схеме:8

Наименование:O-образное кольцо

Каталожный номер:GB3452.1-82

Комплект:2

Примечание:27.7x3.55

№ на схеме:9

Наименование:O-образное кольцо

Каталожный номер:GB3452.1-82

Комплект:1

Примечание:11.8x2.1

№ на схеме:10

Наименование:Заглушка

Каталожный номер:GDF-32-18

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-образное кольцо

Каталожный номер:GB3452.1-82

Комплект:2

Примечание:31.5x3.55

№ на схеме:12

Наименование:Седло мононаправленного клапана

Каталожный номер:GDF-25-05B

Комплект:2

Примечание:

№ на схеме:13

Наименование:Пружина мононаправленного клапана

Каталожный номер:GDF-25-07B

Комплект:2

Примечание:

№ на схеме:14

Наименование:Односторонний клапан

Каталожный номер:GDF-25-08B

Комплект:2

Примечание:

№ на схеме:15

Наименование:O-образное кольцо

Каталожный номер:GB1235-76

Комплект:1

Примечание:32x3.1

№ на схеме:16

Наименование:Пробка

Каталожный номер:DF-32-20A

Комплект:1

Примечание:

№ на схеме:17

Наименование:Подстилка

Каталожный номер:GDF-32-09A

Комплект:2

Примечание:

№ на схеме:18

Наименование:Пружинное седло

Каталожный номер:GDF-32-11

Комплект:2

Примечание:

№ на схеме:19

Наименование:Стальной шар

Каталожный номер:GB308-77

Комплект:2

Примечание:7/16"

№ на схеме:20

Наименование:Пружина

Каталожный номер:407428

Комплект:1

Примечание:

№ на схеме:21

Наименование:Гнездо пружины

Каталожный номер:GDF-32-15

Комплект:1

Примечание:

№ на схеме:22

Наименование:Торцовый щит

Каталожный номер:GDF-25-143

Комплект:1

Примечание:

№ на схеме:23

Наименование:Резиновая пробка

Каталожный номер:GDF-32-20

Комплект:1

Примечание:

№ на схеме:24

Наименование:Резиновая пробка

Каталожный номер:GDF-32-19

Комплект:1

Примечание:

№ на схеме:25

Наименование:Торцовый щит

Каталожный номер:GDF-25-123

Комплект:1

Примечание:

№ на схеме:26

Наименование:Болт

Каталожный номер:GB21-76

Комплект:8

Примечание:M8x20

№ на схеме:27

Наименование:Шайба

Каталожный номер:GB93-76

Комплект:8

Примечание:8

№ на схеме:28

Наименование:Возвратная пружина

Каталожный номер:GDF-32-16

Комплект:1

Примечание:

№ на схеме:29

Наименование:Гнездо пружины

Каталожный номер:GDF-32-10a

Комплект:1

Примечание:

№ на схеме:30

Наименование:Предохранительный клапан

Каталожный номер:D32.2a-00

Комплект:1

Примечание:

№ на схеме:31

Наименование:O-образное кольцо

Каталожный номер:GB3452.1-82

Комплект:1

Примечание:21.2x2.65

№ на схеме:32

Наименование:Пробка

Каталожный номер:GDF-25-18B

Комплект:1

Примечание:

№ на схеме:33

Наименование:Корпус главного клапана

Каталожный номер:GDF-25-01B

Комплект:1

Примечание:

№ на схеме:34

Наименование:Шайба

Каталожный номер:GB93-87

Комплект:8

Примечание:10

№ на схеме:35

Наименование:Болт

Каталожный номер:GB5782-86

Комплект:8

Примечание:M10x60

№ на схеме:36

Наименование:Перегруженный корпус клапана

Каталожный номер:ZL50106C1-01

Комплект:2

Примечание:

№ на схеме:37

Наименование:O-образное кольцо

Каталожный номер:GB1235-76

Комплект:2

Примечание:32x3.1

№ на схеме:38

Наименование:O-образное кольцо

Каталожный номер:GB1235-76

Комплект:2

Примечание:28x3.1

№ на схеме:39

Наименование:Перегрузочный клапан

Каталожный номер:YBF-01

Комплект:2

Примечание:

№ на схеме:40

Наименование:Винт

Каталожный номер:GB67-85

Комплект:8

Примечание:M6x11

№ на схеме:41

Наименование:Шток клапана поворотного ковша

Каталожный номер:GDF-25-06b

Комплект:1

Примечание:
