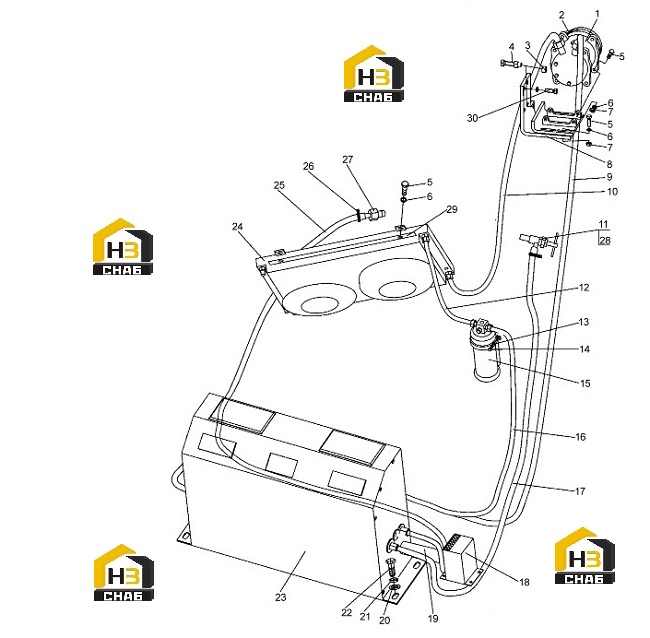

Система кондиционера 252600283
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:ТУ12-100
Комплект:1
Примечание:Ремень кондиционераSЕ5Н14
№ на схеме:2
Каталожный номер:6420
Комплект:1
Примечание:Ремень кондиционера17-430
№ на схеме:4
Каталожный номер:805000444
Комплект:1
Примечание:M14x65 GB/T5783-2000
№ на схеме:5
Каталожный номер:805000062
Комплект:11
Примечание:M10x35 GB/T5783-2000
№ на схеме:8A
Каталожный номер:250100674
Комплект:1
Примечание:Оснащение электродвигателем фирмы WEICHAI POWER
№ на схеме:8
Каталожный номер:252601014
Комплект:1
Примечание:Оснащение электродвигателем фирмы YUCHAI GROUP
№ на схеме:9
Каталожный номер:CDKT87E-063
Комплект:1
Примечание:
№ на схеме:10
Каталожный номер:CDKT87A-060
Комплект:1
Примечание:
№ на схеме:11
Каталожный номер:250300125
Комплект:1
Примечание:
№ на схеме:12
Каталожный номер:CDKT87A-061
Комплект:1
Примечание:Ремень кондиционера
№ на схеме:14
Каталожный номер:805000322
Комплект:2
Примечание:M6x16 GB/T5783-2000
№ на схеме:16
Каталожный номер:CDKT87A-062
Комплект:1
Примечание:
№ на схеме:17
Каталожный номер:251900522
Комплект:1
Примечание:
№ на схеме:18
Каталожный номер:CDKT87-040
Комплект:1
Примечание:Ремень кондиционера
№ на схеме:19
Каталожный номер:Ф50х160
Комплект:1
Примечание:Ремень кондиционера
№ на схеме:22
Каталожный номер:805000045
Комплект:4
Примечание:M12x40 GВ/Т5783-2000
№ на схеме:24
Каталожный номер:СDZ40Е-030
Комплект:1
Примечание:Ремень кондиционера
№ на схеме:25
Каталожный номер:251900523
Комплект:1
Примечание:
№ на схеме:26
Каталожный номер:801902690
Комплект:4
Примечание:22-26 JВ3616.1-1984
№ на схеме:28
Каталожный номер:250300190
Комплект:1
Примечание:
№ на схеме:30
Каталожный номер:805000048
Комплект:4
Примечание:M12x35 GВ/Т5783-2000
