Кондиционер в сборе 803502515-102766

← Система кондиционера 252600283 Выпариватель в сборе bkg50c →

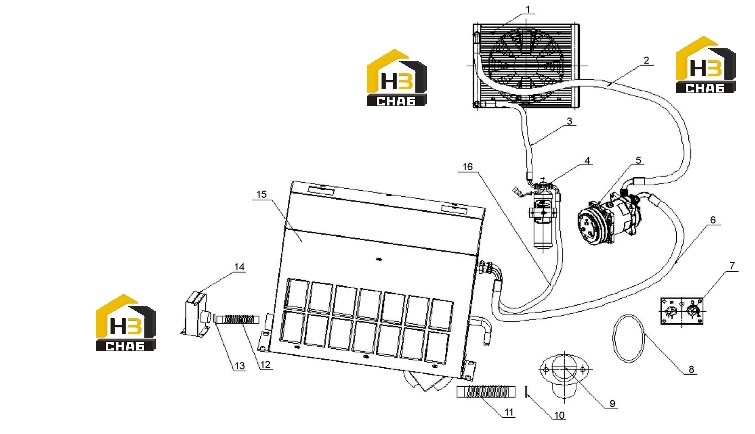

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Конденсатор в сборе

Каталожный номер:T0200067

Комплект:1

Примечание:

№ на схеме:2

Наименование:Шланг высокого давления (под давлением-холодная вода)

Каталожный номер:T0310448

Комплект:1

Примечание:

№ на схеме:3

Наименование:Шланг высокого давления (хранение в холодных условиях)

Каталожный номер:T0310572

Комплект:1

Примечание:

№ на схеме:4

Наименование:Резервуар в сборе

Каталожный номер:T0520048

Комплект:1

Примечание:

№ на схеме:5

Наименование:Компрессор в сборе

Каталожный номер:T0500009

Комплект:1

Примечание:

№ на схеме:6

Наименование:Шланг низкого давления(от выпарителя до компрессора)

Каталожный номер:T0310451

Комплект:1

Примечание:

№ на схеме:7

Наименование:Панель управления

Каталожный номер:T0400002

Комплект:1

Примечание:

№ на схеме:8

Наименование:Приводный ремень

Каталожный номер:T0860XXX

Комплект:1

Примечание:

№ на схеме:9

Наименование:Переходная труба выпарителя

Каталожный номер:T0131404

Комплект:2

Примечание:

№ на схеме:10

Наименование:Хомут из нержавейки

Каталожный номер:T0900701

Комплект:6

Примечание:

№ на схеме:11

Наименование:Воздухоприводная труба

Каталожный номер:T0160087

Комплект:2

Примечание:

№ на схеме:12

Наименование:Воздухоприводная труба

Каталожный номер:T0160030

Комплект:1

Примечание:

№ на схеме:13

Наименование:Хомут

Каталожный номер:T0900145

Комплект:2

Примечание:

№ на схеме:14

Наименование:Блок коробки свежего воздуха

Каталожный номер:T0170063

Комплект:1

Примечание:

№ на схеме:15

Наименование:Выпариватель в сборе

Каталожный номер:T0100173

Комплект:1

Примечание:

№ на схеме:16

Наименование:Шланг высокого давления (от ресивера до выпарителя)

Каталожный номер:T0310450

Комплект:1

Примечание:
