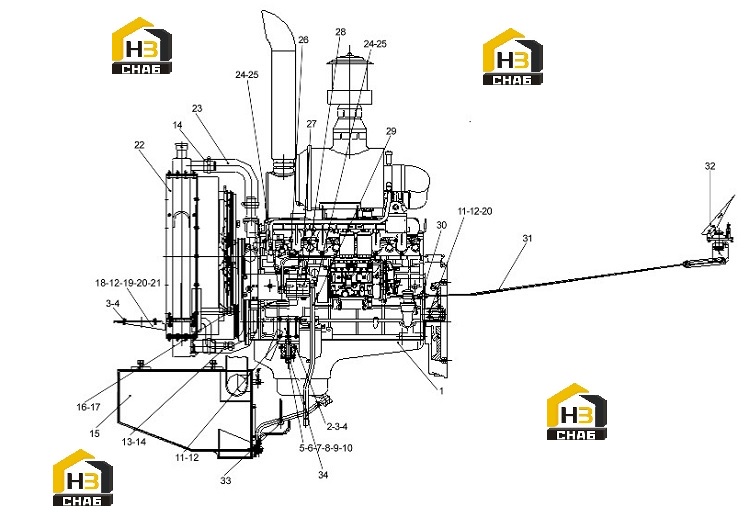

Система двигателя 252605746

← Инструменты для замены колеса Бак топливный 252605780 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Дизель-мотор

Каталожный номер:800141100

Комплект:1

Примечание:YC6JI25Z-T22(J99G2)

№ на схеме:2

Наименование:Резиновая опора

Каталожный номер:801902728

Комплект:2

Примечание:16052

№ на схеме:3

Наименование:Болт

Каталожный номер:805000727

Комплект:14

Примечание:M10x25 GB/T5783-2000

№ на схеме:4

Наименование:Шайба

Каталожный номер:805300014

Комплект:14

Примечание:10 GB/T93-1987

№ на схеме:5

Наименование:Нажимная планка

Каталожный номер:251900821

Комплект:2

Примечание:

№ на схеме:6

Наименование:Регулировочная шайба

Каталожный номер:251900822

Комплект:2

Примечание:

№ на схеме:7

Наименование:Болт

Каталожный номер:805000700

Комплект:2

Примечание:M16x120 GB/T5782-2000

№ на схеме:8

Наименование:Шайба

Каталожный номер:805300013

Комплект:2

Примечание:16 GB/T97.1-2002

№ на схеме:9

Наименование:Шайба

Каталожный номер:805300011

Комплект:2

Примечание:16 GB/T93-1987

№ на схеме:10

Наименование:Гайка

Каталожный номер:805200051

Комплект:2

Примечание:M16 GB/T6170-2000

№ на схеме:11

Наименование:Болт

Каталожный номер:805000716

Комплект:16

Примечание:M12x30 GB/T5783-2000

№ на схеме:12

Наименование:Шайба

Каталожный номер:805300018

Комплект:20

Примечание:12 GB/T93-1987

№ на схеме:13

Наименование:Нижняя водяная труба

Каталожный номер:252700176

Комплект:1

Примечание:

№ на схеме:14

Наименование:Хомут

Каталожный номер:801900068

Комплект:4

Примечание:d51-d70 JB/T8870-1999

№ на схеме:15

Наименование:Топливный бак

Каталожный номер:252605780

Комплект:1

Примечание:

№ на схеме:16

Наименование:Соединение

Каталожный номер:803164753

Комплект:2

Примечание:GE22LM27x1.5 EDOMD

№ на схеме:17

Наименование:Магистраль радиатора гидравлического масла

Каталожный номер:252605752

Комплект:1

Примечание:

№ на схеме:18

Наименование:Кожух направляющего ветра

Каталожный номер:252700160

Комплект:1

Примечание:

№ на схеме:19

Наименование:Болт

Каталожный номер:805000099

Комплект:4

Примечание:M12x60 GB/T5783-2000

№ на схеме:20

Наименование:Шайба

Каталожный номер:805300020

Комплект:12

Примечание:12 GB/T97.1-2002

№ на схеме:21

Наименование:Гайка

Каталожный номер:805201516

Комплект:4

Примечание:M12 GB/T6182-2000

№ на схеме:22

Наименование:Комбинация водомасляного радиатора

Каталожный номер:800141374

Комплект:1

Примечание:XGSX01-67L

№ на схеме:23

Наименование:Верхняя водяная труба

Каталожный номер:252600465

Комплект:1

Примечание:

№ на схеме:24

Наименование:Пустотелый болт

Каталожный номер:269900183

Комплект:2

Примечание:TL006003

№ на схеме:25

Наименование:Шайба

Каталожный номер:805301414

Комплект:4

Примечание:22 Q/SC1294-2000

№ на схеме:26

Наименование:Впускной патрубок

Каталожный номер:250900169

Комплект:1

Примечание:

№ на схеме:27

Наименование:Шайба

Каталожный номер:252906006

Комплект:1

Примечание:

№ на схеме:28

Наименование:Водомаслоотделитель

Каталожный номер:803004037

Комплект:1

Примечание:SH380A-3511010

№ на схеме:29

Наименование:Впускная труба ресивера

Каталожный номер:252600464

Комплект:1

Примечание:

№ на схеме:30

Наименование:Опора мягкого вала

Каталожный номер:252700177

Комплект:1

Примечание:

№ на схеме:31

Наименование:Гибкий вал управления

Каталожный номер:250900171

Комплект:1

Примечание:

№ на схеме:32

Наименование:Управление газом

Каталожный номер:252100842

Комплект:1

Примечание:

№ на схеме:33

Наименование:Прямое соединение

Каталожный номер:252604877

Комплект:1

Примечание:

№ на схеме:34

Наименование:Задняя опора

Каталожный номер:251900623

Комплект:2

Примечание:
