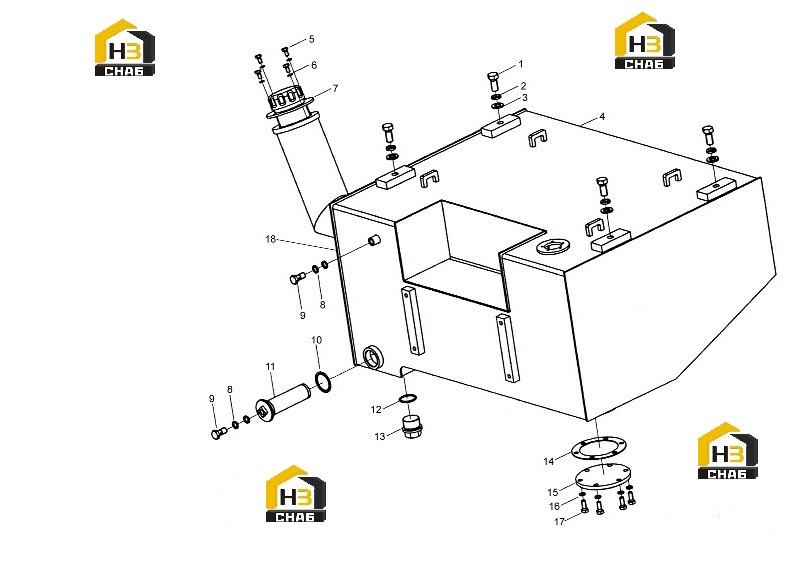

Бак топливный 252605780

← Система двигателя 252605746 Система коробки передач 252605751 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Болт

Каталожный номер:805000013

Комплект:4

Примечание:M16X35 СВ/Т5783-2000

№ на схеме:2

Наименование:Шайба

Каталожный номер:805300011

Комплект:4

Примечание:16 СВ/Т93-1987

№ на схеме:3

Наименование:Шайба

Каталожный номер:805300013

Комплект:4

Примечание:16 СВ/Т97.1-2002

№ на схеме:4

Наименование:Сварка масляного бака

Каталожный номер:252605781

Комплект:1

Примечание:

№ на схеме:5

Наименование:Болт

Каталожный номер:805000033

Комплект:4

Примечание:M8X16 СВ/Т5783-2000

№ на схеме:6

Наименование:Шайба

Каталожный номер:805300010

Комплект:4

Примечание:8 СВ/Т93-1987

№ на схеме:7

Наименование:Маслофильтр

Каталожный номер:803164230

Комплект:1

Примечание:Для компоновки

№ на схеме:8

Наименование:Шайба

Каталожный номер:805301410

Комплект:4

Примечание:14 Q/SС1294-2000

№ на схеме:9

Наименование:Пустотелый болт

Каталожный номер:269900184

Комплект:2

Примечание:ТL006001

№ на схеме:10

Наименование:Шайба

Каталожный номер:803164100

Комплект:1

Примечание:45 JB982-1977

№ на схеме:11

Наименование:Масляный фильтр в сборе

Каталожный номер:250200471

Комплект:1

Примечание:ХGХЬ5-10х100

№ на схеме:12

Наименование:O-образное уплотнительное кольцо

Каталожный номер:801100296

Комплект:1

Примечание:45x3.5 GВ1235-76

№ на схеме:13

Наименование:Пробка

Каталожный номер:250200221

Комплект:1

Примечание:

№ на схеме:14

Наименование:Шайба

Каталожный номер:250200206

Комплект:1

Примечание:

№ на схеме:15

Наименование:Масловыпускной фланец

Каталожный номер:252800419

Комплект:1

Примечание:

№ на схеме:16

Наименование:Шайба

Каталожный номер:805300014

Комплект:6

Примечание:10 GВ/Т93-1987

№ на схеме:17

Наименование:Болт

Каталожный номер:805000727

Комплект:6

Примечание:M10x25 GВ/Т5783-2000

№ на схеме:18

Наименование:Указатель уровня

Каталожный номер:803164214

Комплект:1

Примечание:
