Кабина (часть4)

← Кабина (часть3) Прибор в сборе (часть2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

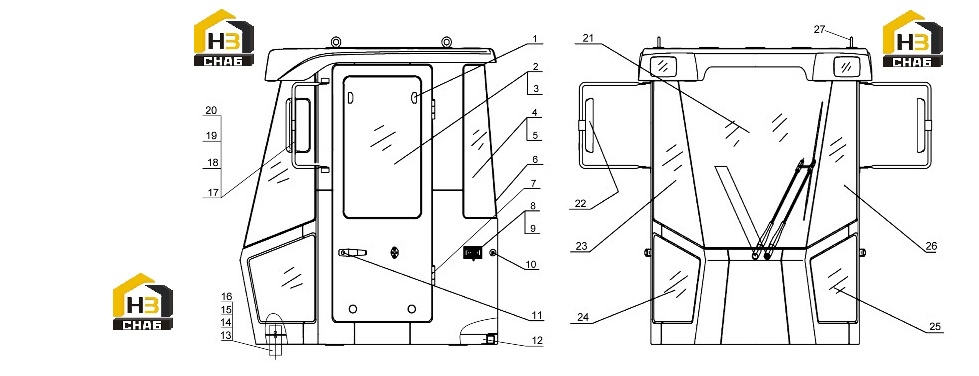

№ на схеме:1

Наименование:Запорный аппарат стекла двери

Каталожный номер:251801141

Комплект:4

Примечание:

№ на схеме:2

Наименование:Стекло левой двери

Каталожный номер:252901404

Комплект:1

Примечание:

№ на схеме:3

Наименование:Стекло правой двери

Каталожный номер:252901405

Комплект:1

Примечание:

№ на схеме:4

Наименование:Лево-заднее ветровое стекло

Каталожный номер:252600201

Комплект:1

Примечание:

№ на схеме:5

Наименование:Право-заднее ветровое стекло

Каталожный номер:252600202

Комплект:1

Примечание:

№ на схеме:6

Наименование:Заднее стекло

Каталожный номер:252600203

Комплект:1

Примечание:

№ на схеме:7

Наименование:Узел петли для дверки

Каталожный номер:251800475

Комплект:2

Примечание:

№ на схеме:8

Наименование:Французский замок

Каталожный номер:800101440

Комплект:1

Примечание:NBS510D

№ на схеме:9

Наименование:Крышка замка

Каталожный номер:800302273

Комплект:1

Примечание:510D Крышка замка

№ на схеме:10

Наименование:Буферный блок в сборе

Каталожный номер:253000128

Комплект:1

Примечание:

№ на схеме:11

Наименование:Замок двери (с скоба из сплава)

Каталожный номер:801503840

Комплект:1

Примечание:502А

№ на схеме:12

Наименование:Сборка шасси

Каталожный номер:252604615

Комплект:1

Примечание:

№ на схеме:13

Наименование:Воздуховод кондиционера

Каталожный номер:252901487

Комплект:2

Примечание:

№ на схеме:14

Наименование:Болт

Каталожный номер:805000017

Комплект:4

Примечание:M8x25 GВ/Т5783-2000

№ на схеме:15

Наименование:Шайба

Каталожный номер:805300010

Комплект:4

Примечание:8 GВ/Т93-1987

№ на схеме:16

Наименование:Шайба

Каталожный номер:805300069

Комплект:4

Примечание:8 GВ/Т97.1-2002

№ на схеме:17

Наименование:Сборка опоры зеркала заднего вида

Каталожный номер:251800537

Комплект:2

Примечание:

№ на схеме:18

Наименование:Болт

Каталожный номер:805000031

Комплект:8

Примечание:M6x25 GВ/Т5783-2000

№ на схеме:19

Наименование:Шайба

Каталожный номер:805300029

Комплект:8

Примечание:6 GВ/Т97.1-2002

№ на схеме:20

Наименование:Шайба

Каталожный номер:805300030

Комплект:8

Примечание:6 GВ/Т93-1987

№ на схеме:21

Наименование:Переднее стекло

Каталожный номер:252600200

Комплект:1

Примечание:

№ на схеме:22

Наименование:Зеркало заднего вида

Каталожный номер:801902760

Комплект:2

Примечание:ХGHJ410Х190-W

№ на схеме:23

Наименование:Право-переднее ветровое стекло

Каталожный номер:252600199

Комплект:1

Примечание:

№ на схеме:24

Наименование:Правое стекло передней обшивки

Каталожный номер:252600197

Комплект:1

Примечание:

№ на схеме:25

Наименование:Левое стекло передней обшивки

Каталожный номер:252600196

Комплект:1

Примечание:

№ на схеме:26

Наименование:Лево-переднее ветровое стекло

Каталожный номер:252600198

Комплект:1

Примечание:

№ на схеме:27

Наименование:Винт подъемного кольца

Каталожный номер:805100348

Комплект:4

Примечание:M16 GВ/Т825-1988
