Кабина (часть3)

← Сиденье в сборе (часть1) 801968890 Кабина (часть4) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

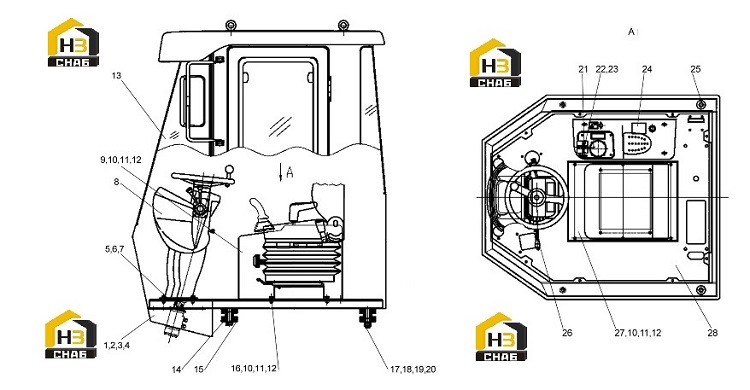

№ на схеме:1

Наименование:Передняя обшивка

Каталожный номер:252601639

Комплект:1

Примечание:

№ на схеме:2

Наименование:Болт

Каталожный номер:805000017

Комплект:6

Примечание:M8x25 GВ/Т5783-2000

№ на схеме:3

Наименование:Шайба

Каталожный номер:805300117

Комплект:6

Примечание:8 GВ/Т96.1-2002

№ на схеме:4

Наименование:Шайба

Каталожный номер:805300010

Комплект:6

Примечание:8 GВ/Т93-1987

№ на схеме:5

Наименование:Болт

Каталожный номер:805000048

Комплект:4

Примечание:M12x35 GВ/Т5783-2000

№ на схеме:6

Наименование:Шайба

Каталожный номер:805300020

Комплект:4

Примечание:12 GВ/Т97.1-2002

№ на схеме:7

Наименование:Шайба

Каталожный номер:805300018

Комплект:4

Примечание:12 GВ/Т93-1987

№ на схеме:8

Наименование:Приборная коробка в сборе

Каталожный номер:252606450

Комплект:1

Примечание:

№ на схеме:9

Наименование:Коробка управления

Каталожный номер:252101611

Комплект:1

Примечание:Одноручная рукоятка LINXA1

№ на схеме:10

Наименование:Болт

Каталожный номер:805000727

Комплект:14

Примечание:M10x25 GВ/Т5783-2000

№ на схеме:11

Наименование:Шайба

Каталожный номер:805300017

Комплект:14

Примечание:10 GВ/Т97.1-2002

№ на схеме:12

Наименование:Шайба

Каталожный номер:805300014

Комплект:14

Примечание:10 GВ/Т93-1987

№ на схеме:13

Наименование:Сборка водительской кабины

Каталожный номер:252606679

Комплект:1

Примечание:Оснащение кондиционеру

№ на схеме:14

Наименование:Амортизатор в сборе

Каталожный номер:252800192

Комплект:4

Примечание:

№ на схеме:15

Наименование:Перегородка

Каталожный номер:252800195

Комплект:8

Примечание:

№ на схеме:16

Наименование:Сиденье

Каталожный номер:801968890

Комплект:1

Примечание:XGZY03-АII

№ на схеме:17

Наименование:Болт

Каталожный номер:805000060

Комплект:4

Примечание:M24x130 GВ/Т5782-2000

№ на схеме:18

Наименование:Шайба

Каталожный номер:805300034

Комплект:4

Примечание:24 GB/Т93-1987

№ на схеме:19

Наименование:Шайба

Каталожный номер:805300021

Комплект:4

Примечание:24 GВ/Т97.1-2002

№ на схеме:20

Наименование:Гайка

Каталожный номер:805200117

Комплект:2

Примечание:M24 GB/T6170-2000

№ на схеме:21

Наименование:Маркировка управления одноручной рукояткой

Каталожный номер:252101425

Комплект:1

Примечание:

№ на схеме:22

Наименование:Знак управления опрокидывающим бункером

Каталожный номер:252101530

Комплект:1

Примечание:

№ на схеме:23

Наименование:Знак управления стрелой

Каталожный номер:252101529

Комплект:1

Примечание:

№ на схеме:24

Наименование:Знак безопасности

Каталожный номер:819906043

Комплект:1

Примечание:А7275В

№ на схеме:25

Наименование:Укупорка Частотно-следящая

Каталожный номер:252102605

Комплект:4

Примечание:

№ на схеме:26

Наименование:управления с изменяемой скоростью

Каталожный номер:252101538

Комплект:1

Примечание:

№ на схеме:27

Наименование:Монтажная панель сиденья

Каталожный номер:251805764

Комплект:1

Примечание:

№ на схеме:28

Наименование:Резиновый пол

Каталожный номер:252605115

Комплект:1

Примечание:
